Eclatés de véhicule - MOTO GUZZI SP 1000 SP III 1000 1989-1994
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

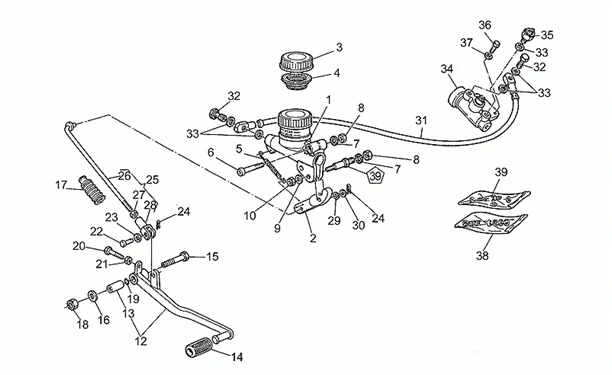

Chassis : 33.21 POMPE FREIN ARRIÈRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/515/SP_III_1000_1989-1994_33.21.PNG)
4 |
GU14661300 - MEGAPHONE Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
GU17667651 - RESSORT * Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
GU98620440 - VIS M8X40 Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
GU95021108 - RONDELLE ELASTIQUE Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
GU92602208 - ECROU M8X1,25 Plus d'informationsQuantité requise : 2 |
||||||
|
9 |
GU95000206 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
GU92630206 - ECROU M6X1 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/2/4/5/img/129245.jpg)
14 |
CAOUTCHOUC SELECTEUR ORIGINE PIAGGIO COMMUN A LA GAMME MOTO GUZZI -GU14251001- Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
GU30252360 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
GU95100409 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
GU17093850 - SOUFFLET Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
GU92701120 - ECROU Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
GU90706108 - JOINT TORIQUE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
GU98054320 - VIS M6X20 Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
GU92602206 - ECROU Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
GU95770265 - GOUPILLE Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
GU95129110 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/7/6/4/img/132764.JPG)
24 |
GOUPILLE ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU95500222- Plus d'informationsQuantité requise : 2 |
||||||
|
26 |
GU17675150 - TIGE Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
GU95740175 - FOURCHETTE Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
GU95129130 - RONDELLE ELASTIQUE Plus d'informationsQuantité requise : 1 |
||||||
|
30 |
GU95100173 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
32 |
GU95990028 - VIS TUYAU HUILE * Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/9/4/9/img/129949.jpg)
33 |
RONDELLE DURITE FREIN (10X1.5X1) ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU25656100- Plus d'informationsQuantité requise : 5 |
||||||
|
35 |
INTERRUPTEUR FEU STOP SUR MAITRE CYLINDRE ARRIERE ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI 1980>2000 -GU63657000- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/9/2/8/img/132928.jpg)
36 |
VIS M6X16 ORIGINE PIAGGIO COMMUN A LA GAMME MOTO GUZZI -GU98084316- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/1/9/2/4/img/131924.jpg)
37 |
RONDELLE RESSORT (6.7X11.8X0.4) ORIGINE PIAGGIO COMMUN A LA GAMME -GU61013800- Plus d'informationsQuantité requise : 2 |
||||||
|
38 |
KIT REVISION MAITRE CYLINDRE DE FREIN ORIGINE PIAGGIO MOTO-GUZZI 1100 CALIFORNIA, 850 T3, 1000 LE MANS, STRADA, V50, V65 -GU17659350- Plus d'informationsQuantité requise : 1 |
