Eclatés de véhicule - APRILIA RXV 450 2006-2007
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

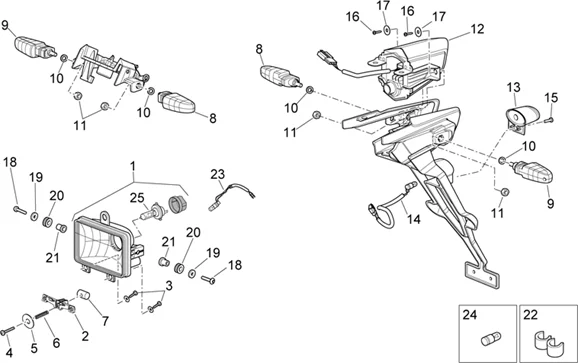

Chassis : 28.31 FEUX
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/638/RXV_450_2006-2007_28.31.PNG)
1 |
851033 - PHARE AVANT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/7/0/7/3/img/97073.jpg)
1 |
OPTIQUE/PHARE/PROJECTEUR ORIGINE PIAGGIO APRILIA 450-550 RXV, SXV, 50-125 MX 2004>2006 -AP8127741 Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP9100635 - PIASTRINA REGOLAZ. FANALE ANT. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/7/6/img/71876.jpg)
3 |
VIS CRUCIFORME (3.9X14) TARAUD CARENAGE INOX ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME MOTO -AP8150413 Plus d'informationsQuantité requise : 2 |
||||||
|
4 |
AP8150475 - VIS Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/0/4/img/71804.jpg)
5 |
RONDELLE PLATE (4.3X12X1) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150011 Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
AP8221198 - RESSORT REGLAGE PHARE Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
AP9100747 - BARILOTTO REGOLAZ.FANALE ANT. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/8/2/5/4/img/48254.jpg)
8 |
CLIGNOTANT AVANT GAUCHE/ARRIERE DROIT ORIGINE PIAGGIO APRILIA 50-125 RS 2006>2010, 650 PEGASO, 450-550 RXV, SXV -AP8127657 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/8/2/5/3/img/48253.jpg)
9 |
CLIGNOTANT AVANT DROIT/ARRIERE GAUCHE ORIGINE PIAGGIO APRILIA 50-125 RS 2006>2010, 650 PEGASO, 450-550 RXV, SXV -AP8127656- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/0/9/img/71809.jpg)
10 |
RONDELLE PLATE (8.4X16X1.6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150017 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/7/0/9/5/img/97095.jpg)
11 |
ECROU (M8) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152262 Plus d'informationsQuantité requise : 4 |
||||||
|
12 |
AP9100523 - ASSIEME FANALE POST.CON CABL. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/6/4/2/img/69642.jpg)
13 |
ECLAIRAGE DE PLAQUE D'IMMATRICULATION ORIGINE PIAGGIO COMMUN A LA GAMME MOTO APRILIA ET MOTO-GUZZI -85256R Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
AP8124873 - CABLAGE LUMIERE PLAQUE Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
VIS CRUCIFORME (3.9X14) TARAUD CARENAGE INOX ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME MOTO -AP8150413 Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
VIS CRUCIFORME (3.9X14) TARAUD CARENAGE INOX ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME MOTO -AP8150413 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/2/6/img/71826.jpg)
17 |
RONDELLE 4X16 ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -AP8150159 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/1/7/img/71917.jpg)
18 |
VIS BTR TETE BOMBEE (6X20) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152137 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/2/7/img/71927.jpg)
19 |
RONDELLE PLATE (6.4X15X1) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152181 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/2/7/6/img/71276.jpg)
20 |
CAOUTCHOUC ORIGINE PIAGGIO COMMUN A LA GAMME -AP8112600 Plus d'informationsQuantité requise : 2 |
||||||
|
21 |
AP8121665 - "DOUILLE EN ""T""" Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/6/1/0/img/72610.jpg)
22 |
CLIPS RESSORT FIXATION FAISCEAU ORIGNE APRILIA-MOTO GUZZI COMMUN A LA GAMME -AP9100519 Plus d'informationsQuantité requise : 3 |
||||||
|
23 |
AP9100634 - CABLAGGIO FANALE ANTERIORE Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
AP9100976 - PORTALAMP.E LAMPADA WY2, 3W Plus d'informationsQuantité requise : 16 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/5/6/img/66256.jpg)
25 |
AMPOULE/LAMPE 12V 60/55W H4 ORIGINE PIAGGIO COMMUN A LA GAMME -292723 Plus d'informationsQuantité requise : 1 |
