Eclatés de véhicule - APRILIA RXV 450 2006-2007
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

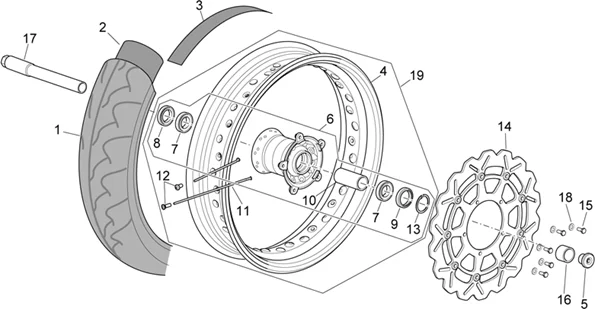

Chassis : 28.25 ROUE AV.II
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/638/RXV_450_2006-2007_28.25.PNG)
1 |
853618 - PNEU Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP9100530 - PNEUMATICO ANTER. 120/70 17" Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8109306 - CAMERA D'ARIA ANTERIORE 17" Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
AP8109309 - FLAP RUOTA POSTERIORE 17" Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
853619 - ROUE Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
AP9100561 - CERCHIO RUOTA ANT. 3,5X17" Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
AP9100171 - TAPPO M22 Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
853622 - FRONT WHEEL HUB Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
AP9100225 - ASSIEME MOZZO RUOTA ANTERIORE Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
853626 - ROULEMENT Plus d'informationsQuantité requise : 2 |
||||||
|
7 |
831615 - ROULEMENT Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
853628 - CICLIPS Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
AP9100228 - ANELLO DI TENUTA D.28 D.42 SP7 Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
853627 - CICLIPS Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
AP9100227 - ANELLO DI TENUTA D.32 D.42 SP7 Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
853625 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
AP9100226 - DISTANZIALE INT.L:69,7 Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
8536200001 - RAYON AVANT Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
8536200002 - RAYON AVANT Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
8536200003 - RAYON AVANT Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
AP9100106 - RAGGIO RUOTA ANTERIORE Plus d'informationsQuantité requise : 36 |
||||||
|
12 |
853621 - ECROU RAY Plus d'informationsQuantité requise : 36 |
||||||
|
12 |
AP8108672 - NIPPLES Plus d'informationsQuantité requise : 36 |
||||||
|
13 |
853629 - CICLIPS Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/7/0/6/7/img/97067.jpg)
13 |
CLIPS/CIRCLIPS D42 ORIGINE PIAGGIO COMMUN A LA GAMME -AP8121334 Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
853616 - DISQUE FREIN Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
AP9100528 - DISCO FRENO ANT.FLOTT.D.320 Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
853595 - VIS M6X15 Plus d'informationsQuantité requise : 5 |
||||||
|
15 |
AP8150070 - VIS TE M 6 X 16 Plus d'informationsQuantité requise : 5 |
||||||
|
16 |
853630 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
AP9100229 - DISTANZIALE ESTERNO L:26,3 Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
AP9100230 - PERNO RUOTA ANTERIORE L:221,5 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/9/8/3/4/img/109834.jpg)
18 |
RONDELLE ELASTIQUE COURBE (6X12) ORIGINE PIAGGIO COMMUN A LA GAMME -658830 Plus d'informationsQuantité requise : 5 |
||||||
|
19 |
851064 - ROUE AV NUE Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
853684 - ROUE AVT Plus d'informationsQuantité requise : 1 |
