Eclatés de véhicule - MOTO GUZZI QUOTA 1100 Quota ES 1100 1998-2002
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

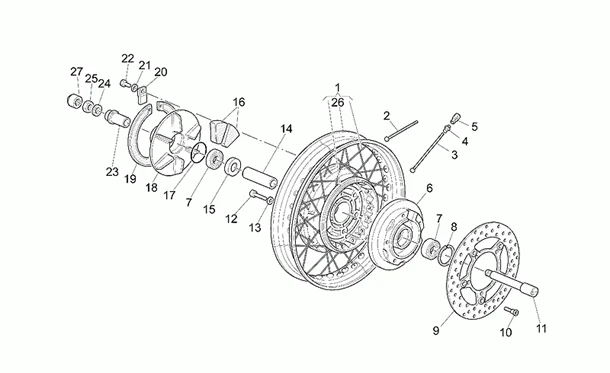

Chassis : 33.16 ROUE ARRIÈRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/921/Quota_ES_1100_1998-2002_33.16.png)
1 |
GU30630626 - ROUE ARRIERE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
GU30631130 - RAYON 135 MM Plus d'informationsQuantité requise : 20 |
||||||
|
2 |
GU30631160 - RAYON COURT Plus d'informationsQuantité requise : 20 |
||||||
|
3 |
GU30631430 - RAYON LONG Plus d'informationsQuantité requise : 20 |
||||||
|
4 |
GU27611710 - NIPPLES Plus d'informationsQuantité requise : 40 |
||||||
|
5 |
GU12616103 - CONTREPOIDS 30 GR. Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
GU12616102 - CONTREPOIDS 20 GR. Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
GU12616101 - CONTREPOIDS 15 GR. Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
GU30632425 - MOYEU PORTE-DISQUE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/4/0/2/img/132402.jpg)
7 |
ROULEMENT (20X47X14) DE ROUE ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU92204220- Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
GU90272047 - BAGUE SEEGER 47X50,5 Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
GU30635726 - DISQUE FREIN ARRIERE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/0/8/6/8/img/130868.jpg)
10 |
VIS BTR (8X25) FIXATION DISQUE DE FREIN ARRIERE ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU30611460- Plus d'informationsQuantité requise : 5 |
||||||
|
11 |
GU28633300 - AXE Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
GU98822430 - VIS Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/4/4/8/img/73448.jpg)
13 |
RONDELLE (8,4X13X0,8) ORIGINE PIAGGIO COMMUN A LA GAMME -GU14615901- Plus d'informationsQuantité requise : 6 |
||||||
|
14 |
GU14634051 - ENTRETOISE ROULEMENTS Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
GU17633550 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
GU01336800 - PARASTRAPPI Plus d'informationsQuantité requise : 12 |
||||||
|
17 |
GU90706490 - JOINT TORIQUE Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
GU14335203 - DISQUE PIECE EN CAOUTCHOUC Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
GU14335303 - ANNEAU ELASTIQUE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
GU17335950 - PLAQUETTE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/1/9/2/4/img/131924.jpg)
21 |
RONDELLE RESSORT (6.7X11.8X0.4) ORIGINE PIAGGIO COMMUN A LA GAMME -GU61013800- Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
GU98054312 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
GU17634150 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
GU14634400 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
GU92602316 - ECROU M6X1,5 Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
GU30630726 JANTE ARRIERE Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
GU62616800 - BOUCHON Plus d'informationsQuantité requise : 1 |
