Eclatés de véhicule - MOTO GUZZI QUOTA 1100 Quota ES 1100 1998-2002
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

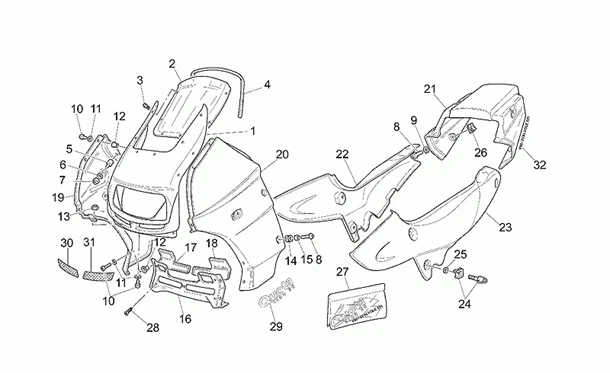

Chassis : 33.01 CARROSSERIE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/921/Quota_ES_1100_1998-2002_33.01.png)
1 |
GU30575425 - CARENAGE BRUT Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
GU30575426 - COUPOLE SABLE/JAUNE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
GU30575427 - COUPOLE SABLE/BLEUE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
GU30575428 - COUPOLE SABLE/MARRON Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
GU30575429 - CARENAGE NOIR Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
GU89000303 - FLANC G.ROUGE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
GU30577230 - PARE-BRISE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
GU23922210 - PIVOT Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/9/0/3/1/img/109031.jpg)
4 |
2B000909 - JOINT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/5/5/1/img/73551.jpg)
5 |
SILENTBLOC ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU93222023- Plus d'informationsQuantité requise : 2 |
||||||
|
6 |
GU95021106 - RONDELLE EVENT. Plus d'informationsQuantité requise : 2 |
||||||
|
7 |
GU92602206 - ECROU Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
VIS BTR SPECIALE TETE BOMBEE (6X16) ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU98370616- Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/0/4/2/2/img/130422.jpg)
9 |
RONDELLE PLASTIQUE (6X13X1) ORIGINE PIAGGIO COMMUN A LA GAMME -GU29577860- Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
GU98370520 - VIS 5 MM Plus d'informationsQuantité requise : 12 |
||||||
|
11 |
GU30577800 - RONDELLE NYLON 5,5X12X1 Plus d'informationsQuantité requise : 12 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/5/9/2/img/132592.jpg)
12 |
DOUILLE ANTI VIBRATION (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -GU93231605- Plus d'informationsQuantité requise : 12 |
||||||
|
13 |
GU92650005 - ECROU Plus d'informationsQuantité requise : 2 |
||||||
|
14 |
GU91551082 - CAOUTCHOUC Plus d'informationsQuantité requise : 4 |
||||||
|
15 |
GU91180608 - ENTRETOISE Plus d'informationsQuantité requise : 4 |
||||||
|
16 |
GU89000308 - GRILLE ROUGE Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
GU305759301 - TRAVERSE Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
GU30575929 - GRILLE NOIRE Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
GU30575926 - GRILLE SABLE Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
GU30575830 - GRILLE CARENAGE D Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
GU30575831 - GRILLE CARENAGE G Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
GU89000309 - AVANT CARENE D.ROUGE Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
GU305703301 - COTE Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
GU30570329 - AVANT CARENE D.NOIR Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
GU30570326 - AVANT CARENE D.SABLE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
GU30570426 - AVANT CARENE G.SABLE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
GU30570429 - AVANT CARENE G.NOIR Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
GU305704301 - COTE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
GU89000310 - AVANT CARENE G.ROUGE Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
GU89000307 - QUEUE, ROUGE Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
GU304664301 - CARENAGE ARR Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
GU30466429 - QUEUE, NOIRE Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
GU30466426 - QUEUE SABLE Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
GU89000304 - FLANC D.ROUGE Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
GU30476229 - FLANC D.NOIR Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
GU30476228 - FLANC D. SABLE/MARRON Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
GU30476227 - FLANC D.SABLE/BLEU Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
GU30476226 - FLANC D. SABLE/JAUNE Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
GU30476225 - FLANC D.BRUT Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
GU30476325 - FLANC G.BRUT Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
GU30476326 - FLANC G. SABLE/JAUNE Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
GU30476327 - FLANC G.SABLE/BLEU Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
GU30476328 - FLANC G. SABLE/MARRON Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
GU30476329 - FLANC G.NOIR Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
GU89000305 - FLANC G.ROUGE Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
GU97250618 - AXE DE FIXATION Plus d'informationsQuantité requise : 6 |
||||||
|
25 |
RONDELLE PLASTIQUE (6X13X1) ORIGINE PIAGGIO COMMUN A LA GAMME -GU29577860- Plus d'informationsQuantité requise : 12 |
||||||
|
26 |
GU28576590 - CLIP Plus d'informationsQuantité requise : 2 |
||||||
|
27 |
GU30923325 - DECALCO SERIE Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
GU99210311 - VIS TARAUD 2,9X9,5 Plus d'informationsQuantité requise : 6 |
||||||
|
29 |
GU30923525 - "DECALCO ""QUOTA 1100 ES""" Plus d'informationsQuantité requise : 2 |
||||||
|
30 |
GU30575925 - DECALCO D. Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
GU30575927 - DECALCO G. Plus d'informationsQuantité requise : 1 |
||||||
|
32 |
GU30922525 - "DECALCO ""V90 2VALVOLE EFI""" Plus d'informationsQuantité requise : 2 |
