Eclatés de véhicule - MOTO GUZZI QUOTA 1100 Quota ES 1100 1998-2002
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

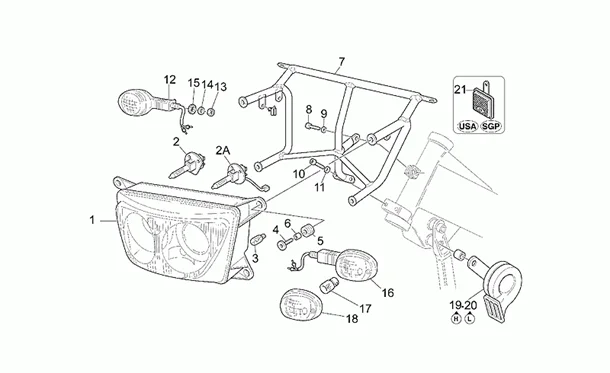

Chassis : 33.05 PHARE AVANT-KLAXON
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/921/Quota_ES_1100_1998-2002_33.05.png)
1 |
GU30740525 - FEU AVANT Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
GU30740526 - FEU AVANT Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
GU30740527 - FEU AVANT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/7/1/img/67171.jpg)
2 |
AMPOULE/LAMPE 12V 55W H1 ORIGINE PIAGGIO COMMUN A LA GAMME -580141 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/7/0/img/66270.jpg)
2 |
AMPOULE/LAMPE 12V 55W H3 ORIGINE PIAGGIO COMMUN A LA GAMME -294278 Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
GU30530559 - LAMPE (OU AMPOULE) 12V-5W Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
GU98230616 - VIS Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/3/6/1/img/132361.jpg)
5 |
CAOUTCHOUC PASSE FIL (8X18) ORIGINE PIAGGIO COMMUN A LA GAMME -GU91551086 Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
GU91180607 - ENTRETOISE Plus d'informationsQuantité requise : 4 |
||||||
|
7 |
GU30578625 - CHASSIS PORTE-INSTR. Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
GU98622416 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
GU95004208 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/3/1/7/9/img/133179.jpg)
10 |
VIS BTR (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -GU98682316 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/5/5/3/img/73553.jpg)
11 |
RONDELLE PLATE (6,15X11X0,8) ORIGINE PIAGGIO COMMUN A LA GAMME -GU95008206- Plus d'informationsQuantité requise : 2 |
||||||
|
12 |
GU30751625 - CLIGNOT.AV.DR./ARR.GA. Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
GU92602512 - ECROU BAS M12X1,25 Plus d'informationsQuantité requise : 2 |
||||||
|
14 |
GU95000213 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
|
15 |
GU95022112 - RONDELLE EVENT. Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
GU30750625 - CLIGNOT.AV.GA./ARR.DR. Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
GU93450127 - LAMPE (OU AMPOULE) 12V-10W Plus d'informationsQuantité requise : 2 |
||||||
|
18 |
GU30753725 - VITRE CLIGNOTANT Plus d'informationsQuantité requise : 2 |
||||||
|
19 |
GU28743760 - AVERTISSEUR TON AIGU Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
GU28743761 - AVERTISSEUR TON GRAVE Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
GU01781600 - CATADIOTTRO AMBRA Plus d'informationsQuantité requise : 2 |
