Eclatés de véhicule - MOTO GUZZI NEVADA 750 1993-1997
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

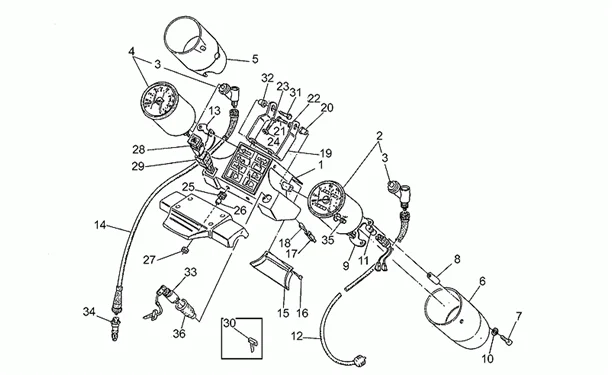

Chassis : 33.09 TABLEAU DE BORD
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/499/Nevada_750_1993-1997_33.09.PNG)
2 |
GU23762470 - COMPTEUR MILES Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
GU31761560 - COMPTEUR KM Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
GU23768310 - RENVOI 60° Plus d'informationsQuantité requise : 2 |
||||||
|
4 |
GU23767270 - COMPTE-TOURS Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
GU31767260 - COMPTE-TOURS Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
GU23761910 - BOUCHON Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
GU23762010 - BOUCHON Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
GU98622214 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
GU23765110 - ENTRETOISE Plus d'informationsQuantité requise : 2 |
||||||
|
9 |
GU23764910 - PLAQUE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/6/9/0/img/132690.jpg)
10 |
RONDELLE GROWER (5,3X8,9X2,4) ORIGINE PIAGGIO COMMUN A LA GAMME -GU95020105- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/6/9/img/66269.jpg)
11 |
AMPOULE/LAMPE 12V 3W W2,1X9,5D ORIGINE PIAGGIO COMMUN A LA GAMME -294131- Plus d'informationsQuantité requise : 2 |
||||||
|
12 |
GU27760410 - TRANSMISSION TACHYMETRE Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
GU23766510 - PLAQUE Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
GU23768110 - TRANSMISSION COMPTE-TOURS Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
GU99210210 - VIS TARAUD Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/7/0/5/img/129705.jpg)
17 |
PORTE-AMPOULE TEMOIN TABLEAU DE BORD ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU19768680- Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/6/0/img/65760.jpg)
18 |
AMPOULE/LAMPE 12V 1,2W CULOT W2X4.6D BULB T5 TEMOIN BLANC ORIGINE PIAGGIO COMMUN A LA GAMME -164634- Plus d'informationsQuantité requise : 8 |
||||||
|
19 |
GU31764165 - 1/2 COLLIER Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
GU23766911 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
GU98054230 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
GU95004205 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
|
23 |
GU98054325 - VIS Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/5/5/3/img/73553.jpg)
24 |
RONDELLE PLATE (6,15X11X0,8) ORIGINE PIAGGIO COMMUN A LA GAMME -GU95008206- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/3/7/0/img/132370.jpg)
25 |
CAOUTCHOUC (8X18) ORIGINE MOT GUZZI -GU91551167- Plus d'informationsQuantité requise : 2 |
||||||
|
26 |
GU91180617 - ENTRETOISE Plus d'informationsQuantité requise : 2 |
||||||
|
27 |
GU92630106 - ECROU M6X1 Plus d'informationsQuantité requise : 2 |
||||||
|
29 |
GU35755780 - CAPUCHON Plus d'informationsQuantité requise : 1 |
||||||
|
30 |
GU31735560 - CLE NON FRAISEE Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
GU98054230 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
32 |
GU23766910 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
GU31735360 - BLOC DEMARREUR Plus d'informationsQuantité requise : 1 |
||||||
|
34 |
GU14769200 - RENVOI Z=14 Plus d'informationsQuantité requise : 1 |
||||||
|
35 |
GU19762810 - POUSSOIR RAZ Plus d'informationsQuantité requise : 1 |
||||||
|
36 |
GU19741336 - CAPUCHON Plus d'informationsQuantité requise : 1 |
