Eclatés de véhicule - APRILIA MX 125 Super Motard 2004-2006
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

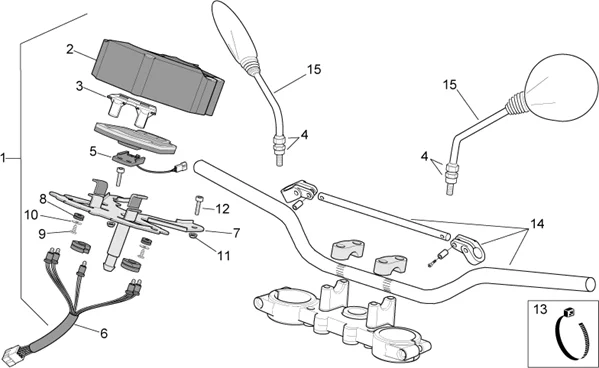

Chassis : 28.11 TABLEAU DE BORD-RÉTROVISEURS-GUIDON
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/692/MX_125_Super_Motard_2004-2006_28.11.PNG)
1 |
AP8224582 - CRUSCOTTO COMPLETO Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8224575 - GUSCIO CRUSCOTTO Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
AP8224613 - GUIDA LUCE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/5/2/3/5/img/45235.jpg)
4 |
INSERT/SUPPORT RETROVISEUR ORIGINE PIAGGIO APRILIA 50-125 RX, SX, MX 2010< -AP8102825- Plus d'informationsQuantité requise : 2 |
||||||
|
5 |
AP8104744 - SLITTA STRUMENTO Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
AP8224583 - GRUPPO CAVI/SPIE Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
AP8234227 - PIASTRA SUPPORTO STRUMENTO Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/3/9/3/img/71393.jpg)
8 |
CAOUTCHOUC (7X15) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8120405- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/7/6/img/71876.jpg)
9 |
VIS CRUCIFORME (3.9X14) TARAUD CARENAGE INOX ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME MOTO -AP8150413- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/2/6/img/71826.JPG)
10 |
RONDELLE 4X16 ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -AP8150159- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/5/8/img/71958.jpg)
11 |
ECROU BRIDE AUTOBLOQUANT/NYLSTOP (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152299- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/4/1/img/71841.jpg)
12 |
VIS BTR (6X30) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150220- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/3/9/5/img/71395.JPG)
13 |
COLLIER DE SERRAGE NYLON TYPE RILSAN 2,5X99MM ORIGINE PIAGGIO COMMUN A LA GAMME -AP8120422- Plus d'informationsQuantité requise : 3 |
||||||
|
14 |
AP8218625 - MANUBRIO IN ALLUMINIO Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
AP8201984 - MIROIR RETROVISEUR Plus d'informationsQuantité requise : 2 |
