Eclatés de véhicule - GILERA GP 800 2009-2011
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/gilera.svg)

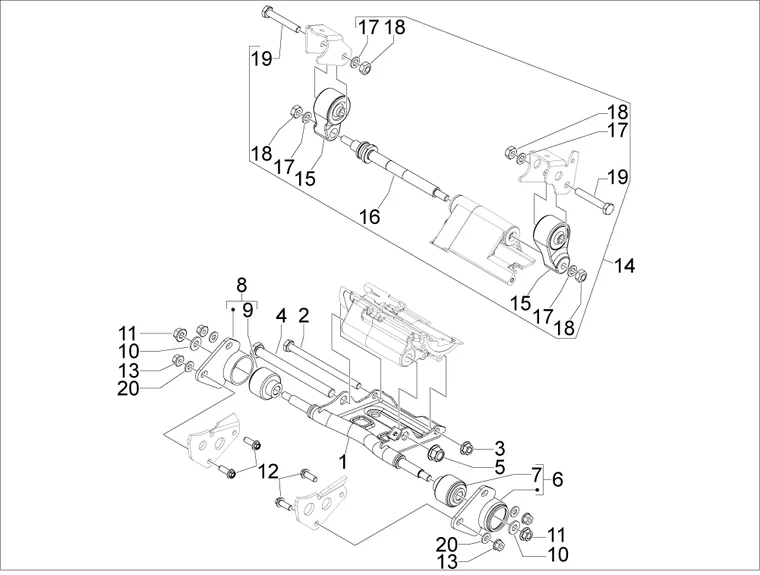

Suspensions - roues : 04.01 BRAS OSCILLANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/175/GP_800_2009-2011-185.png)
1 |
654714 - SUPPORT AMORTISSEUR Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
030117 - BOULON Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/0/8/4/img/67084.jpg)
3 |
ECROU BRIDE (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -564878- Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
621381 - VIS M14 X 1,5 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/0/2/8/img/71028.jpg)
5 |
ECROU BRAS OSCILLANT ORIGINE PIAGGIO GILERA 500 NEXUS, GP 800/APRILIA SRV 850 -975110- Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
654814 - SUPPORT GAUCHE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/8/3/2/8/img/158328.jpg)
7 |
SILENTBLOC BRAS OSCILLANT ORIGINE PIAGGIO 400-500 MP3 2007>/GILERA 500 FUOCO 2007>2014, GP 800 2007>2011/APRILIA 850 SRV 2012>2014 -1C005178- Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
654815 - SUPPORT DROIT Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
SILENTBLOC BRAS OSCILLANT ORIGINE PIAGGIO 400-500 MP3 2007>/GILERA 500 FUOCO 2007>2014, GP 800 2007>2011/APRILIA 850 SRV 2012>2014 -1C005178- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/9/0/2/0/img/109020.JPG)
10 |
RONDELLE PLATE (10X2.5) ORIGINE PIAGGIO COMMUN A LA GAMME -1A000427- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/6/5/img/63765.jpg)
11 |
ECROU AUTOBLOQUANT/NYLSTOP (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -002440- Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
655169 - BOULON Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/9/2/5/img/70925.jpg)
13 |
ECROU BRIDE (8X1.25) ORIGINE PIAGGIO COMMUN A LA GAMME -967363- Plus d'informationsQuantité requise : 4 |
||||||
|
14 |
6238556 - KAPPE SUPPORT MOTEUR Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
654770 - BIELLE Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
622969 - PIVOT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/2/3/img/65423.jpg)
17 |
RONDELLE PLATE (10,4X18X2) ORIGINE PIAGGIO COMMUN A LA GAMME -016626- Plus d'informationsQuantité requise : 4 |
||||||
|
18 |
ECROU AUTOBLOQUANT/NYLSTOP (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -002440- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/8/4/img/65384.jpg)
19 |
VIS TH (10X65) ORIGINE PIAGGIO COMMUN A LA GAMME -015594- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/0/0/3/4/img/110034.jpg)
20 |
RONDELLE (M8) ORIGINE PIAGGIO COMMUN A LA GAMME -246976- Plus d'informationsQuantité requise : 4 |
