Eclatés de véhicule - GILERA GP 800 2009-2011
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/gilera.svg)

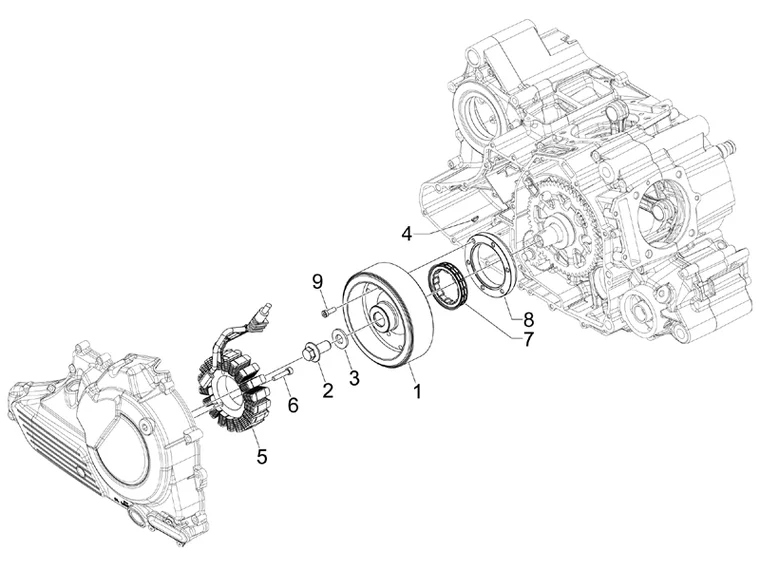

Moteur : 01.21 VOLANT MAGNETIQUE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/175/GP_800_2009-2011-077.png)
1 |
58146R - VOLANT CPLT Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
B015563 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
825725 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/2/1/img/63721.jpg)
4 |
CLAVETTE ALLUMAGE ORIGINE PIAGGIO/APRILIA/GILERA/MOTO GUZZI/VESPA COMMUN A LA GAMME -000267- Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
58183R - STATOR COMPLET Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/4/7/img/67347.jpg)
6 |
VIS BTR TETE BOMBEE (6X30) ORIGINE PIAGGIO COMMUN A LA GAMME -597564- Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/9/1/2/img/68912.JPG)
7 |
ROUE LIBRE DE DEMARREUR ORIGINE APRILIA DORSODURO, CAPONORD, SHIVER, 660RS -830389- Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
830390 - CIRCLIPS Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
B013207 - VIS Plus d'informationsQuantité requise : 6 |
