Eclatés de véhicule - GILERA GP 800 2009-2011
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/gilera.svg)

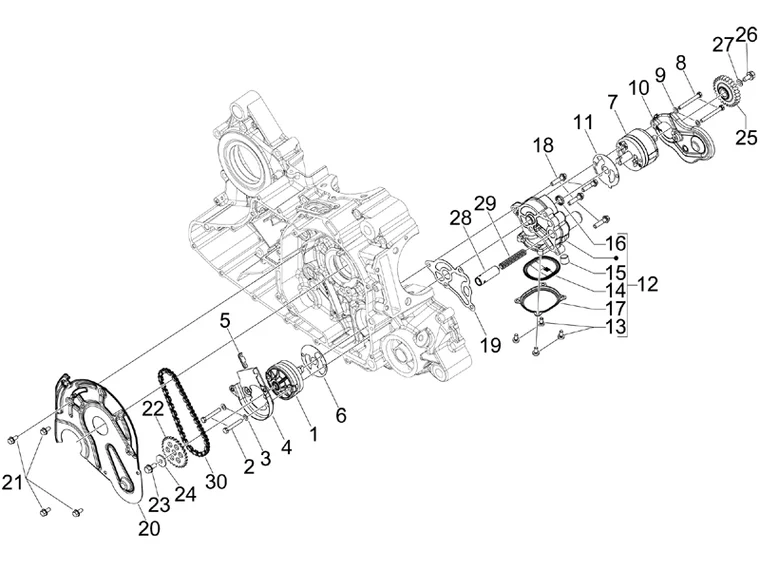

Moteur : 01.18 POMPE À HUILE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/175/GP_800_2009-2011-068.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/6/3/6/img/70636.jpg)
1 |
POMPE A HUILE DE REFOULEMENT ORIGINE PIAGGIO GILERA 800 GP/APRILIA 850 SRV -876841- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/0/6/img/65606.jpg)
2 |
VIS TH (5X33) ORIGINE PIAGGIO COMMUN A LA GAMME -030039- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/3/7/img/63837.jpg)
3 |
RONDELLE ELASTIQUE (5,3X10) ORIGINE PIAGGIO COMMUN A LA GAMME -006965- Plus d'informationsQuantité requise : 2 |
||||||
4 |
833055 - PLAQUETTE Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
845246 - SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/0/4/6/img/69046.jpg)
6 |
JOINT DE POMPE A HUILE ORIGINE APRILIA 850 SRV 2012>2014/800 GP GILERA 2007>2011 -833046- Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
834025 - POMPE A HUILE Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
VIS TH (5X33) ORIGINE PIAGGIO COMMUN A LA GAMME -030039- Plus d'informationsQuantité requise : 2 |
||||||
|
9 |
RONDELLE ELASTIQUE (5,3X10) ORIGINE PIAGGIO COMMUN A LA GAMME -006965- Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
834043 - PROTECTION Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
JOINT DE POMPE A HUILE ORIGINE APRILIA 850 SRV 2012>2014/800 GP GILERA 2007>2011 -833046- Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
8343295 - SUPPORT POMPE A HUILE Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
VIS CRUCIFORME (5X10) ORIGINE PIAGGIO COMMUN A LA GAMME -1A003111- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/1/0/6/img/69106.jpg)
14 |
FILTRE DE POMPE A HUILE ORIGINE PIAGGIO GILERA 800 GP/APRILIA 850 SRV, MANA -834179- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/6/7/3/img/72673.jpg)
15 |
BOUCHON (M12X1.5X11) ORIGINE PIAGGIO COMMUN A LA GAMME -B015433- Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
82756R - CIRCLIPS Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
834031 - PLAQUETTE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/2/0/img/72720.jpg)
18 |
VIS BRIDE TH (6X25) ORIGINE PIAGGIO COMMUN A LA GAMME/KICK DERBI 50 SENDA -B016774- Plus d'informationsQuantité requise : 4 |
||||||
|
19 |
834195 - JOINT Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
8444545 - PROTECTION OIL Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/6/5/5/img/66655.jpg)
21 |
VIS BRIDE TH (5X12) ORIGINE PIAGGIO COMMUN A LA GAMME -484123- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/9/9/8/img/68998.jpg)
22 |
COURONNE DE POMPE A HUILE ORIGINE PIAGGIO GILERA 800 GP/APRILIA 850 SRV, MANA -832278- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/9/3/7/7/img/139377.jpg)
23 |
VIS TH (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -1A000424- Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
875160 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/5/0/1/img/66501.jpg)
24 |
RONDELLE RESSORT (6.4X20X2) ORIGINE PIAGGIO COMMUN A LA GAMME -436695- Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
832906 - ENGRANAGE POMPE HUILE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/0/6/img/72706.jpg)
26 |
VIS BRIDE TH (6X14) ORIGINE PIAGGIO COMMUN A LA GAMME -B016426- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/4/1/img/63841.jpg)
27 |
RONDELLE ELASTIQUE (6.4X12X0.5) ORIGINE PIAGGIO COMMUN A LA GAMME -006976- Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
834033 - VOLET HUILE Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
831130 - RESSORT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/9/6/2/img/68962.jpg)
30 |
CHAINE DE DISTRIBUTION ORIGINE PIAGGIO 350-400 MP3, BEVERLY, X10 2012>/GILERA 800 GP/APRILIA 850 SRV, MANA -831333- Plus d'informationsQuantité requise : 1 |
