Eclatés de véhicule - MOTO GUZZI CALIFORNIA 1100 California Aquila Nera 1100 2009-2011
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

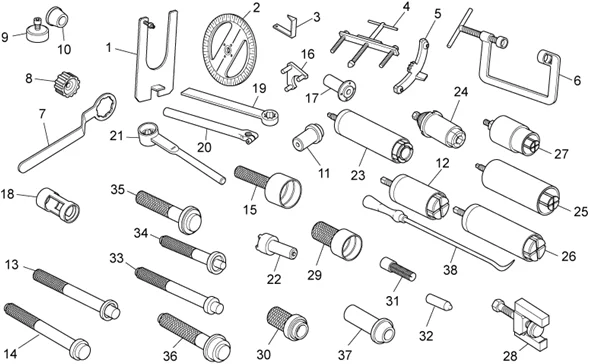

Outillage special : 36.45 OUTILLAGE SPECIAL
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/475/California_Aquila_Nera_1100_2009-2011_36.45.PNG)
1 |
GU14929600 - SUPPORT POUR CARTER VITESSES Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
Disque contr.calage distr/allu |
||||||
|
3 |
Aiguille contr.cal.distr.allum |
||||||
|
4 |
GU12913600 - OUT.MONT.BRIDE VOLANT Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
GU12911801 - OUT.BLOCAGE VOL./COUR.D'EMAR * Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
GU10907200 - OUT.MONT./DEM.SOUPAPES Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
GU30912810 - OUT.BLOCAGE CORP INT.EMBRAYAGE Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
GU30906510 - OUTIL DE MONTAGE EMBRAYAGE * Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
GU14927100 - OUT.MONT.JOINT BRIDE VOLANT Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
GU12912000 - OUT.MONT.BRIDE VOLANT Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
GU14927200 - OUT.MONT.JOINT COUVER.DISTRIB. Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
GU12906900 - EXTRACTEUR ENGRENAGES CONIQUES Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
GU14928900 - POINT.PRESS.ROUL.ARBRES TRANS. Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
Point.presser joint fourreau |
||||||
|
15 |
GU19927100 - OUT.MONT.JOINT BRIDE VOLANT Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
GU14927300 - OUT.MAIN.ENGRENAGE ARBRE CAMES Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
GU65928400 - MOYEU POUR DISQUE GRADUE Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
GU12905900 - OUTIL DEMONT.ARBRE EMBRAYAGE Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
GU12907100 - OUTIL BLOC.ARBRE INTERM. Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
|
||||||
|
21 |
GU14905400 - BLOCAGE ARBRE INTERMEDIAIRE Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
GU14912603 - CLE * Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
GU14913100 - EXTRACTEUR Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
Extract.piste int. |
||||||
|
25 |
EXTRACTEUR |
||||||
|
26 |
Extract.piste ext.roulement |
||||||
|
27 |
Extract.roulement à billes |
||||||
|
28 |
GU17948360 - EXTRACT.PISTE INT.ROULEMENT Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
|
||||||
|
30 |
GU17948860 - POINC.PISTE EXT.ROULEMENT Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
GU17945460 - POINC.BAGUE INTERNE Plus d'informationsQuantité requise : 1 |
||||||
|
32 |
GU14928600 - POINC.BAGUE INTERNE Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
GU14928800 - OUTIL POUR PRESSER Plus d'informationsQuantité requise : 1 |
||||||
|
34 |
GU14929000 - OUTIL POUR PRESSER Plus d'informationsQuantité requise : 1 |
||||||
|
35 |
Poinç.carter huile |
||||||
|
36 |
GU14929500 - POINC.CARTER HUILE Plus d'informationsQuantité requise : 1 |
||||||
|
37 |
GU17945160 - OUTIL POUR PRESSER Plus d'informationsQuantité requise : 1 |
||||||
|
38 |
GU14929300 - OUTIL Plus d'informationsQuantité requise : 1 |
