Eclatés de véhicule - MOTO GUZZI CALIFORNIA 1100 California Aquila Nera 1100 2009-2011
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

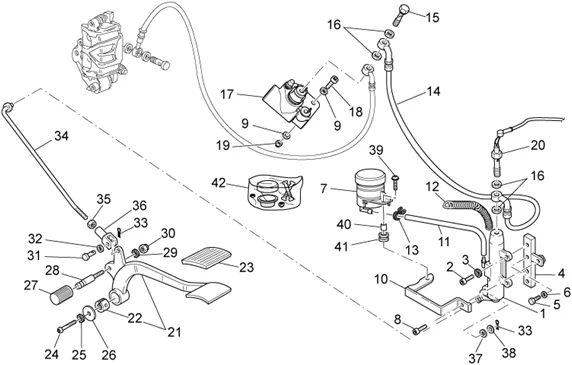

Chassis : 33.22 MAIT.CYL. FREIN AR
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/475/California_Aquila_Nera_1100_2009-2011_33.22.PNG)
1 |
GU31666990 - MAIT.CYL.FREIN AR Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
GU98682320 - VIS M6X20 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/1/2/img/71912.jpg)
3 |
RONDELLE (6,4X10X,7) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152105 Plus d'informationsQuantité requise : 2 |
||||||
|
4 |
977468 - PIASTRA FISS POMPA AL TELAIO Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
GU98084412 - VIS Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/4/4/8/img/73448.jpg)
6 |
RONDELLE (8,4X13X0,8) ORIGINE PIAGGIO COMMUN A LA GAMME -GU14615901 Plus d'informationsQuantité requise : 2 |
||||||
|
7 |
GU30665000 - RESERV.HUILE FREINS * Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
GU98682310 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
GU95008306 - RONDELLE 6,4X12X1,2 Plus d'informationsQuantité requise : 4 |
||||||
|
10 |
977372 - PIASTRA SUPP SERB FRENO POST CON PI Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
GU00823950050 - T GOMMA 5X9 Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
GU30665860 - RESSORT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/5/5/img/71155.jpg)
13 |
COLLIER DURITE (10,1) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8101595 Plus d'informationsQuantité requise : 2 |
||||||
|
14 |
GU03658500 - TUYAX FLEX.POMPE SOUPAPE RETAR Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
GU95990044 - VIS PERCEE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/9/4/9/img/129949.jpg)
16 |
RONDELLE DURITE FREIN (10X1.5X1) ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU25656100 Plus d'informationsQuantité requise : 4 |
||||||
|
17 |
56122R - VALVE REGLAGE PRESSION * Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/3/1/8/0/img/133180.jpg)
18 |
VIS BTR(6X18) ORIGINE PIAGGIO COMMUN A LA GAMME -GU98682318 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/1/2/img/71812.jpg)
19 |
ECROU (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150026 Plus d'informationsQuantité requise : 2 |
||||||
|
19 |
ECROU (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150026 Plus d'informationsQuantité requise : 2 |
||||||
|
20 |
GU32657060 - INTERRUPTEUR Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
GU03675900 - LEVIER DE FREIN AR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/0/9/2/7/img/130927.jpg)
22 |
GU30678160 - BAGUE Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
GU43262180 - PEDALE EN CAOUTCH. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/5/5/img/67255.jpg)
24 |
VIS BTR TETE BOMBEE (8X16) ORIGINE PIAGGIO COMMUN A LA GAMME -582428 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/0/6/4/6/img/110646.jpg)
25 |
RONDELLE RESSORT (8.4X15X1.5) ORIGINE PIAGGIO COMMUN A LA GAMME -658837 Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
GU03259100 - RANELLA IX 1,8X3,9 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/1/6/7/img/129167.jpg)
27 |
CAOUTCHOUC DE PEDALE BEQUILLE ORIGINE PIAGGIO COMMUN A LA GAMME MOTO GUZZI -GU13432640 Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
GU18678350 - PIVOT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/2/3/7/6/img/102376.jpg)
29 |
RONDELLE ELASTIQUE (6.4X12) ORIGINE PIAGGIO COMMUN A LA GAMME -GU03013800 Plus d'informationsQuantité requise : 1 |
||||||
|
30 |
GU92602206 - ECROU Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
GU95780267 - GOUPILLE Plus d'informationsQuantité requise : 1 |
||||||
|
32 |
GU95129111 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
GU95500221 - GOUPILLE Plus d'informationsQuantité requise : 2 |
||||||
|
34 |
GU03675170 - TIRANT Plus d'informationsQuantité requise : 1 |
||||||
|
35 |
GU92609007 - ECROU Plus d'informationsQuantité requise : 1 |
||||||
|
36 |
GU95740175 - FOURCHETTE Plus d'informationsQuantité requise : 1 |
||||||
|
37 |
GU95129131 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
38 |
GU95100173 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
39 |
GU98223620 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
40 |
GU91180617 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/3/7/0/img/132370.jpg)
41 |
CAOUTCHOUC (8X18) ORIGINE MOT GUZZI -GU91551167 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/0/9/1/5/img/130915.jpg)
42 |
COUVERCLE RESERVOIR LIQUIDE DE FREIN AVANT ORIGINE PIAGGIO MOTO-GUZZI 1000 LE-MANS, STRADA, GT, DAYTONA, 1100 SPORT, V11, CALIFORNIA -GU30661100 Plus d'informationsQuantité requise : 1 |
