Eclatés de véhicule - PIAGGIO VU APE CALESSINO 0 Ape Calessino 200 E4 Model Year 2019 2019-2021
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

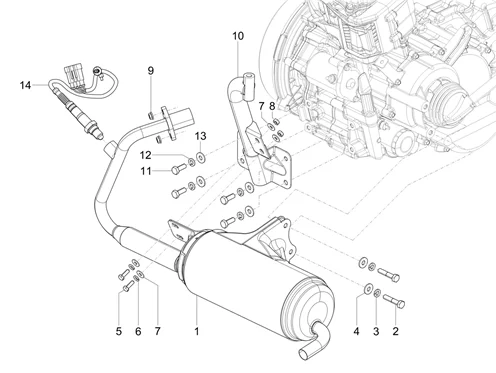

Moteur : 01.18 SILENCIEUX
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/991/Ape_Calessino_200_E4_Model_Year_2019_2019-2021_01.18.png)
1 |
1A009951 SILENCIEUX COMPLET Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
030074 - BOULON S03007400 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/8/img/65418.jpg)
3 |
RONDELLE (8,15X13,75X4,5) ORIGINE PIAGGIO COMMUN A LA GAMME -016408- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/6/4/img/63764.JPG)
4 |
RONDELLE PLATE (8.5X20X2) ORIGINE PIAGGIO COMMUN A LA GAMME -002383- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/4/0/img/65640.jpg)
5 |
VIS TH (6X18) ORIGINE PIAGGIO COMMUNA LA GAMME -031089- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/6/img/65416.jpg)
6 |
RONDELLE ELASTIQUE (6,4X11,8X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016406- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/6/6/img/65366.jpg)
7 |
RONDELLE PLATE (6X16) ORIGINE PIAGGIO COMMUN A LA LA GAMME -013880- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/6/1/img/65461.jpg)
8 |
ECROU (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -020106- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/5/0/9/img/66509.jpg)
9 |
ECROU ECHAPPEMENT SUR CULASSE MAXISCOOTER 125-250 X8, X-EVO, VESPA GTS, MP3, 125 LIBERTY, VESPA LX, PRIMAVERA/GILERA 125-250-300 NEXUS/APRILIA 125-250-300 ATLANTIC -436947- Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
B075593 BRAS. DE LA SUSP. MOTEUR Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
B076143 VIS Plus d'informationsQuantité requise : 4 |
||||||
|
12 |
RONDELLE (8,15X13,75X4,5) ORIGINE PIAGGIO COMMUN A LA GAMME -016408- Plus d'informationsQuantité requise : 4 |
||||||
|
13 |
RONDELLE PLATE (8.5X20X2) ORIGINE PIAGGIO COMMUN A LA GAMME -002383- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/9/9/img/67299.jpg)
14 |
SONDE LAMBDA ORIGINE PIAGGIO 50 LIBERTY 3V 2016> -584344- Plus d'informationsQuantité requise : 1 |
