Eclatés de véhicule - PIAGGIO VU APE CALESSINO 0 Ape Calessino 200 E4 Model Year 2019 2019-2021
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

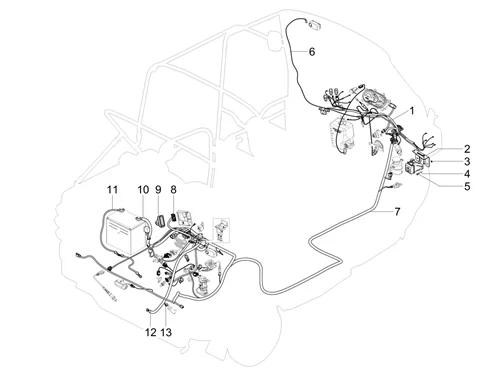

Circuit électrique : 06.06 FAISCEAU DE CÂBLES PRINCIPAL
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/991/Ape_Calessino_200_E4_Model_Year_2019_2019-2021_06.06.png)
1 |
1D001970 FAISCEAU CABLES Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
B075693 SUPPORT DE BOITE A FUSIBLES Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/6/0/img/65460.jpg)
3 |
ECROU M5 ORIGINE PIAGGIO COMMUN A LA GAMME -020105- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/3/7/img/63837.jpg)
4 |
RONDELLE ELASTIQUE (5,3X10) ORIGINE PIAGGIO COMMUN A LA GAMME -006965- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/3/4/img/65634.jpg)
5 |
VIS TH (5X16) ORIGINE PIAGGIO COMMUN A LA GAMME -031058- Plus d'informationsQuantité requise : 4 |
||||||
|
6 |
B041842R FAISC. DE CABLES Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
FAISCEAU ELECTRIQUE PRINCIPAL ORIGINE PIAGGIO TRIPORTEUR APE CALESSINO E4 2019> -6D000312- Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
1D001972 CABLES Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
569160 PROTECTION CAOUTCH. Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
B024949R CABLE POSITIF DE LA BATTERIE Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
B042063 CABLE NEGATIF DE LA BATTERIE Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
B002183 CABLE POSITIF DE LA BATTERIE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/0/7/img/66307.jpg)
13 |
COLLIER ORIGINE PIAGGIO COMMUN A LA GAMME -298729- Plus d'informationsQuantité requise : 2 |
