Eclatés de véhicule - PIAGGIO VU APE CALESSINO 0 Ape Calessino 200 E4 Model Year 2019 2019-2021
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

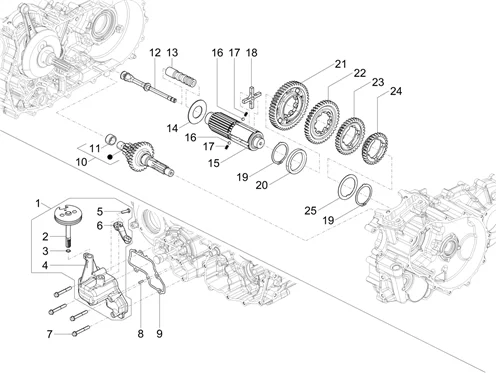

Moteur : 01.12 COMPOSANTS DE LA BOÎTE DE VITESSES
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/991/Ape_Calessino_200_E4_Model_Year_2019_2019-2021_01.12.png)
1 |
1A011195 - SUPPORT BOITE A CHANGEMENT Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
1A010035 COMPLETE SECTOR WITH SHAFT Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
1A005178 O-RING Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
1A010008 BOITE DE VITESSES Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/9/2/2/7/img/159227.JPG)
5 |
VIS TORX (5X16) ORIGINE PIAGGIO COMMUN A LA GAMME -1A001073- Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
1A012040 - LEVIER Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
B016611 VIS Plus d'informationsQuantité requise : 4 |
||||||
|
8 |
847906 - ROULEAU Plus d'informationsQuantité requise : 2 |
||||||
|
9 |
1A010186 JOINT Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
1A011043 - ARBRE CHANG. Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
122032014 CIRCLIPS Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
1A006687 TIGE Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
1A012846 JOINT Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
1A007029 RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
1A010159 VITESSE DE L'ARBRE SECONDAIRE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/6/1/img/63761.jpg)
16 |
BILLE 6.35 ORIGINE PIAGGIO COMMUN A LA GAMME -002139- Plus d'informationsQuantité requise : 2 |
||||||
|
17 |
1A006970 RESSORT Plus d'informationsQuantité requise : 2 |
||||||
|
18 |
1A010166 CROCERA Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/6/3/img/63863.jpg)
19 |
CIRCLIPS BOITE DE VITESSE ORIGINE PIAGGIO APE / VESPA PX 125 1998> -009101- Plus d'informationsQuantité requise : 2 |
||||||
|
20 |
1A006701 CIRCLIPS Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
1A010160 ENGRENAGE Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
1A010161 ENGRENAGE Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
1A010162 ENGRENAGE Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
1A010163 ENGRENAGE Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
1A006115 CIRCLIPS Plus d'informationsQuantité requise : 1 |
