Eclatés de véhicule - PIAGGIO VU APE CALESSINO 0 Ape Calessino 200 2013-2015
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

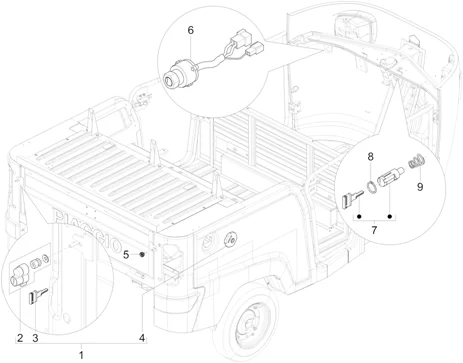

Parties plastiques-carrosseries : 02.20 SERRURES
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/323/Ape_Calessino_200_2013-2015_02.20.PNG)
1 |
B041740 KIT SERRURE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/8/0/8/2/img/118082.JPG)
3 |
CLE ORIGINE PIAGGIO TRIPORTEUR APE CALESSINO 2013>, CLASSIC 2014> -B042633- Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
B041740 KIT SERRURE Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
B042503 TAMPON Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/9/4/7/8/img/119478.JPG)
6 |
CONTACTEUR A CLE/SERRURE ORIGINE PIAGGIO TRIPORTEUR APE CALESSINO 2007>, CLASSIC 2006> -652046- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/2/7/5/0/img/112750.jpg)
7 |
CANON DE SERRURE ORIGINE PIAGGIO TRIPORTEUR APE CALESSINO 2013>2019 -661230- Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
661231 BAGUE Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
569150 ENTRETOISE Plus d'informationsQuantité requise : 1 |
