Eclatés de véhicule - PIAGGIO VU APE CALESSINO 0 Ape Calessino 200 2013-2015
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

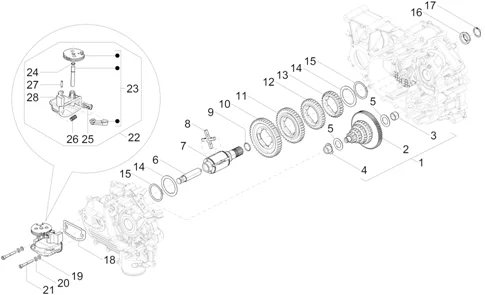

Moteur : 01.12 COMPOSANTS DE LA BOITE DE VITESSES
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/323/Ape_Calessino_200_2013-2015_01.12.PNG)
1 |
1A000242 AXE ENGRENAGE MULTITIPLE Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
B041220 AXE ENGRENAGE MULTITIPLE Plus d'informationsQuantité requise : 1 |
|||||||||
|
3 |
122032014 CIRCLIPS Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
B016205 CIRCLIPS Plus d'informationsQuantité requise : 1 |
|||||||||
|
5 |
B016206 RONDELLE Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/1/1/5/8/img/151158.JPG)
6 |
TIGE DE POUSSEE BOITE DE VITESSE ORIGINE PIAGGIO TRIPORTEUR APE CLASSIC 2014> -1A007850- Plus d'informationsQuantité requise : 1 |
|||||||||
|
6 |
TIGE DE POUSSEE BOITE DE VITESSE ORIGINE PIAGGIO TRIPORTEUR APE CLASSIC 2014> -1A007850- Plus d'informationsQuantité requise : 1 |
|||||||||
|
7 |
B018471 VITESSE DE L'ARBRE SECONDAIRE Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/5/9/0/0/img/115900.JPG)
8 |
CROISILLON BOITE DE VITESSE ORIGINE PIAGGIO TRIPORTEUR APE CALESSINO 2013>2019, CLASSIC 2014> Plus d'informationsQuantité requise : 1 |
|||||||||
|
9 |
B018473 O-RING Plus d'informationsQuantité requise : 1 |
|||||||||
|
10 |
B041213 ENGRENAGE Plus d'informationsQuantité requise : 1 |
|||||||||
|
11 |
B041214 ENGRENAGE Plus d'informationsQuantité requise : 1 |
|||||||||
|
12 |
B041215 ENGRENAGE Plus d'informationsQuantité requise : 1 |
|||||||||
|
13 |
B041216 ENGRENAGE Plus d'informationsQuantité requise : 1 |
|||||||||
|
14 |
523012017 RONDELLE 1.7 MM THK Plus d'informationsQuantité requise : 2 |
|||||||||
|
14 |
523014015 RONDELLE Plus d'informationsQuantité requise : 2 |
|||||||||
|
14 |
523011013 RONDELLE Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/3/9/5/2/img/113952.JPG)
15 |
CLIPS/CIRCLIPS BOITE DE VITESSE ORIGINE PIAGGIO TRIPORTEUR APE CLASSIC 2014>/CALESSINO 2013>2017 -842004808- Plus d'informationsQuantité requise : 2 |
|||||||||
|
16 |
B018472 ENTRETOISE Plus d'informationsQuantité requise : 1 |
|||||||||
|
17 |
B017177 CIRCLIPS Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/2/6/9/7/img/112697.JPG)
18 |
JOINT DE BOITIER DE SELECTEUR DE VITESSE ORIGINE PIAGGIO TRIPORTEUR APE CALESSINO 2013>2017, CLASSIC 2014> -128081017- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/7/img/63777.jpg)
19 |
RONDELLE PLATE (6X12X1) ORIGINE PIAGGIO COMMUN A LA GAMME -003056- Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/6/img/65416.jpg)
20 |
RONDELLE ELASTIQUE (6,4X11,8X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016406- Plus d'informationsQuantité requise : 2 |
|||||||||
|
21 |
819064530 VIS M6X45 Plus d'informationsQuantité requise : 2 |
|||||||||
|
22 |
1A001862 SUPPORT BOITE A CHANGEMENT Plus d'informationsQuantité requise : 1 |
|||||||||
|
23 |
127650017 GROUPE SECTEUR LEVIER CONNECTEUR Plus d'informationsQuantité requise : 1 |
|||||||||
|
23 |
1A001468 GROUPE SECTEUR LEVIER Plus d'informationsQuantité requise : 1 |
|||||||||
|
24 |
825080209 - O-RING Plus d'informationsQuantité requise : 1 |
|||||||||
|
25 |
126050014 LEVIER Plus d'informationsQuantité requise : 1 |
|||||||||
|
26 |
126003011 RESSORT Plus d'informationsQuantité requise : 1 |
|||||||||
|
27 |
126054010 VIS Plus d'informationsQuantité requise : 1 |
|||||||||
|
28 |
127641016 SELECTEUR TIGE COMMANDE DE VITESSE Plus d'informationsQuantité requise : 1 |
|||||||||
