Eclatés de véhicule - PIAGGIO VU APE CALESSINO 0 Ape Calessino 200 2013-2015
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

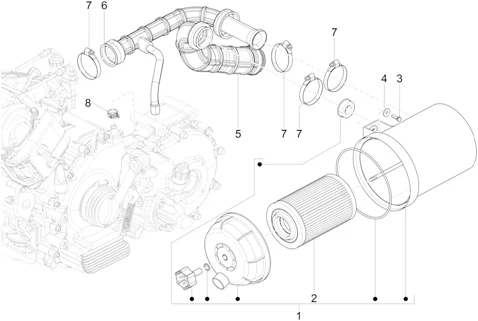

Moteur : 01.19 FILTRE À AIR
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/323/Ape_Calessino_200_2013-2015_01.19.PNG)
1 |
B024450 FILTRE AIR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/8/0/0/2/img/118002.jpg)
2 |
FILTRE A AIR ORIGINE PIAGGIO TRIPORTEUR APE CALESSINO 2013>2017 -932279- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/5/9/7/6/img/75976.jpg)
3 |
VIS TH (6X22) AVEC FREIN FILET ORIGINE PIAGGIO COMMUN A LA GAMME -1C000291- Plus d'informationsQuantité requise : 3 |
||||||
|
4 |
013755 - RONDELLE Plus d'informationsQuantité requise : 3 |
||||||
|
5 |
B017480 TUBE Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
B018072 MANCHON FILTRE AIR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/5/5/6/img/111556.JPG)
7 |
COLLIER SERRAGE TUBE 40-60 ORIGINE PIAGGIO COMMUN A LA GAMME -614188- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/0/4/7/4/1/img/204741.jpg)
8 |
COLLIER DE SERRAGE DURITE (15.7) ORIGINE PIAGGIO COMMUN A LA GAMME -CM0019026- Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
COLLIER DE SERRAGE DURITE (15.7) ORIGINE PIAGGIO COMMUN A LA GAMME -CM0019026- Plus d'informationsQuantité requise : 1 |
