Vehicle Exploded View - PIAGGIO VU PORTER ESSENCE/GPL/MÉTHANE MAXXI 0 Porter Maxxi Multitech E6 2015-2016
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

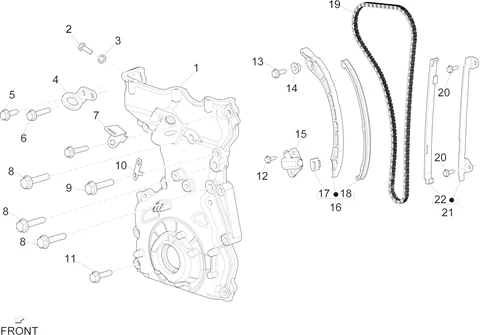

Moteur : 01.14 COURROIE DE DISTRIBUTION ET COUVERCLE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/697/Porter_Maxxi_Multitech_E6_2015-2016_01.14.PNG)
1 |
1A005536 - COUVERCLE More informationQuantity required : 1 |
||||||
|
2 |
1A005539 - VIS FIX. More informationQuantity required : 1 |
||||||
|
3 |
1A005540 - JOINT More informationQuantity required : 1 |
||||||
|
4 |
1A005537 - EQUERRE More informationQuantity required : 1 |
||||||
|
5 |
B010079 - BOULON More informationQuantity required : 1 |
||||||
|
6 |
1A005482 - VIS FIX. More informationQuantity required : 1 |
||||||
|
7 |
1A005542 - PLAQUETTE More informationQuantity required : 1 |
||||||
|
8 |
1A005538 - VIS FIX. More informationQuantity required : 3 |
||||||
|
9 |
B010231 - BOULON More informationQuantity required : 1 |
||||||
|
10 |
1A005541 - PLAQUETTE More informationQuantity required : 1 |
||||||
|
11 |
B010221 - BOULON More informationQuantity required : 10 |
||||||
|
12 |
B010110 - BOULON More informationQuantity required : 2 |
||||||
|
13 |
B010101 - BOULON More informationQuantity required : 1 |
||||||
|
14 |
1A005544 - JOINT More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/4/9/8/4/img/134984.jpg)
15 |
TIMING CHAIN TENSIONER - "PIAGGIO GENUINE PART" PORTER MULTITECH E6 -1A005545- More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/4/8/7/6/img/134876.jpg)
16 |
TIMING CHAIN SLIDING BLOCK (MOBILE) "PIAGGIO GENUINE PART" PORTER E6 2015> -1A005549- More informationQuantity required : 1 |
||||||
|
17 |
TIMING CHAIN TENSIONER - "PIAGGIO GENUINE PART" PORTER MULTITECH E6 -1A005545- More informationQuantity required : 1 |
||||||
|
18 |
TIMING CHAIN SLIDING BLOCK (MOBILE) "PIAGGIO GENUINE PART" PORTER E6 2015> -1A005549- More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/5/0/0/1/img/135001.jpg)
19 |
TIMING CHAIN "PIAGGIO GENUINE PART" PORTER MULTITECH E6 2015> -1A005548- More informationQuantity required : 1 |
||||||
|
20 |
1A005543 - VIS FIX. More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/4/8/3/8/img/134838.JPG)
21 |
TIMING CHAIN SLIDING BLOCK "PIAGGIO GENUINE PART" PORTER E6 2015> -1A005546- More informationQuantity required : 1 |
||||||
|
22 |
TIMING CHAIN SLIDING BLOCK "PIAGGIO GENUINE PART" PORTER E6 2015> -1A005546- More informationQuantity required : 1 |
