Vehicle Exploded View - PIAGGIO VU PORTER ESSENCE/GPL/MÉTHANE MAXXI 0 Porter Maxxi Multitech E6 2015-2016
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

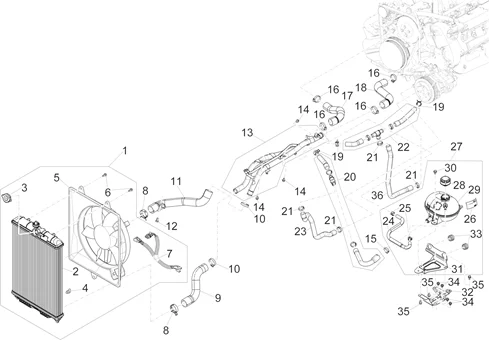

Châssis - parties plastiques - carrosseries : 02.43 INSTALATION DE REFOIDISSEMENT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/697/Porter_Maxxi_Multitech_E6_2015-2016_02.43.PNG)
1 |
COOLING RADIATOR "PIAGGIO GENUINE PART" PORTER "PETROL" 2015>/DIESEL 2010> -B026177- More informationQuantity required : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/6/1/0/9/img/126109.JPG)
2 |
COOLING RADIATOR "PIAGGIO GENUINE PART" PORTER -B026114- More informationQuantity required : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/7/7/1/0/img/117710.jpg)
3 |
RADIATOR CAP / FILL CAP "PIAGGIO GENUINE PART" PORTER MULTITECH E4 2010> -B005372- More informationQuantity required : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/7/0/6/0/img/117060.JPG)
4 |
1618587Z02000 - BOUCHON More informationQuantity required : 1 |
|||||||||
|
6 |
263695 - VIS More informationQuantity required : 3 |
|||||||||
|
7 |
B023215 - FAISCEAU CABLES More informationQuantity required : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/2/9/7/5/img/112975.jpg)
8 |
COOLANT HOSE CLAMP "PIAGGIO GENUINE PART" PIAGGIO PORTER -D9004467449- More informationQuantity required : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/4/9/8/img/68498.jpg)
10 |
709677 - COLLIER More informationQuantity required : 2 |
|||||||||
|
12 |
D9165260616 - BOULON More informationQuantity required : 1 |
|||||||||
|
12 |
D9165260616 - BOULON More informationQuantity required : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/0/2/2/3/img/110223.JPG)
14 |
D9165140612 - BOULON More informationQuantity required : 3 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/7/6/img/72876.jpg)
15 |
COOLANT HOSE CLAMP "PIAGGIO GENUINE PART" COMMON FOR ALL MAXISCOOTERS -CM001915- More informationQuantity required : 1 |
|||||||||
|
16 |
709677 - COLLIER More informationQuantity required : 1 |
|||||||||
|
19 |
9004467361000 - COLLIER More informationQuantity required : 3 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/7/0/img/72870.JPG)
21 |
CM001909 - COLLIER More informationQuantity required : 4 |
|||||||||
|
24 |
B023349 - TUYAU More informationQuantity required : 1 |
|||||||||
|
25 |
B005051 - COLLIER More informationQuantity required : 2 |
|||||||||
|
26 |
B023311 - MONOGRAMME More informationQuantity required : 1 |
|||||||||
|
27 |
B023330 - RESERV0IR ASSY More informationQuantity required : 1 |
|||||||||
|
28 |
D9004174001 - ECROU More informationQuantity required : 1 |
|||||||||
|
30 |
CM288916 - VIS More informationQuantity required : 4 |
|||||||||
|
31 |
B023321 - EQUERRE More informationQuantity required : 1 |
|||||||||
|
32 |
B023357 - EQUERRE More informationQuantity required : 1 |
|||||||||
|
33 |
D9004480596 - TAMPON More informationQuantity required : 2 |
|||||||||
|
34 |
D9165140612 - BOULON More informationQuantity required : 4 |
|||||||||
|
35 |
D9165260616 - BOULON More informationQuantity required : 3 |
|||||||||
|
35 |
D9165260616 - BOULON More informationQuantity required : 3 |
|||||||||
