Eclatés de véhicule - VESPA VESPA PRIMAVERA 50 4T-3V NOABS E4 2017-2018 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

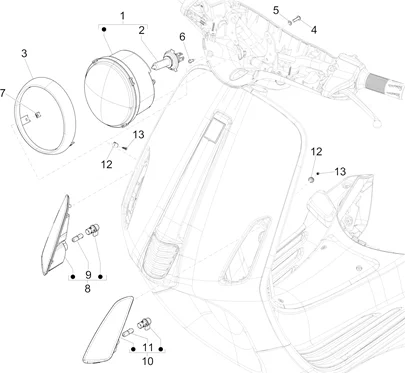

Installation électrique : 06.03 ECLAIRAGES AVANT - CLIGNOTANTS
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/800/Vespa_Primavera_50_4T-3V_NOABS_E4_2017-2018_(EMEA)_06.03.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/3/1/7/5/img/153175.jpg)
1 |
OPTIQUE/PHARE/PROJECTEUR A LED ORIGINE PIAGGIO 50-125 PRIMAVERA VESPA 2017> -1D002114 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/2/1/3/4/img/92134.jpg)
1 |
OPTIQUE/PHARE/PROJECTEUR ORIGINE PIAGGIO 50-125 VESPA PRIMAVERA 2013> -680055 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/9/6/2/img/65962.jpg)
2 |
AMPOULE/LAMPE 12V 35/35W HS1 ORIGINE PIAGGIO COMMUN A LA GAMME -231215 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/6/4/4/2/img/86442.jpg)
3 |
ENCADREMENT/ENJOLIVEUR DE PHARE ORIGINE PIAGGIO 50-125 VESPA PRIMAVERA 2013> -642662 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/9/4/4/5/img/139445.jpg)
4 |
VIS TORX (5X16) ORIGINE PIAGGIO COMMUN A LA GAMME -B0167965 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/3/7/img/63837.jpg)
5 |
RONDELLE ELASTIQUE (5,3X10) ORIGINE PIAGGIO COMMUN A LA GAMME -006965 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/3/7/img/65437.jpg)
6 |
VIS AUTOTARAUDEUSE (3,5X13) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -018536 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/1/img/72921.jpg)
7 |
ECROU TOLE (3.5 PARKER) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -CM017403 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/2/1/4/2/img/92142.jpg)
8 |
CLIGNOTANT AVANT DROIT ORIGINE PIAGGIO 50 VESPA PRIMAVERA 2013>, SPRINT 2014> -6800855 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/6/1/7/6/img/76176.jpg)
9 |
AMPOULE/LAMPE 12V 6W BAZ9S/H6W ORANGE ORIGINE PIAGGIO COMMUN A LA GAMME -1D000261 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/2/1/4/1/img/92141.jpg)
10 |
CLIGNOTANT AVANT GAUCHE ORIGINE PIAGGIO 50 VESPA PRIMAVERA 2013>, SPRINT 2014> -6800845 Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
AMPOULE/LAMPE 12V 6W BAZ9S/H6W ORANGE ORIGINE PIAGGIO COMMUN A LA GAMME -1D000261 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/5/1/7/2/img/75172.jpg)
12 |
CAPSULE DE FIXATION CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -192598 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/8/7/img/65387.jpg)
13 |
VIS AUTOTARAUDEUSE (2,9X9,5) CRUCIFORME ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -015727 Plus d'informationsQuantité requise : 2 |
