Eclatés de véhicule - VESPA VESPA PRIMAVERA 50 4T-3V NOABS E4 2017-2018 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

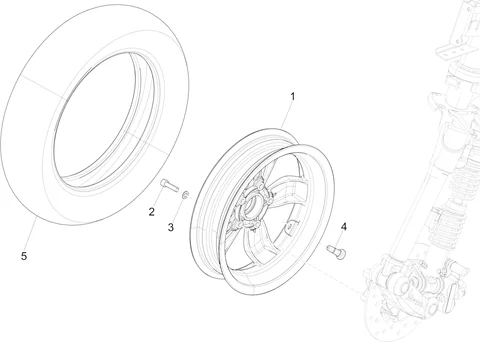

Suspensions - roues : 04.11 ROUE AVANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/800/Vespa_Primavera_50_4T-3V_NOABS_E4_2017-2018_(EMEA)_04.11.png)
1 |
1C003838R - ROUE AVANT 3.00X12" Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
5A001556 - ROUE AVANT 3.00X12" Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/6/0/4/1/img/76041.jpg)
1 |
JANTE/ROUE AVANT "11" ORIGINE PIAGGIO 50-125 VESPA PRIMAVERA -1C000702R- Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
1C003570R - ROUE AVANT 3"X12 VERSION BASE/ SPORT /TT VESPA PRIMAVERA Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
1C003879R - ROUE AVANT 3.00X12" Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/9/6/img/65396.jpg)
2 |
VIS BTR (8X30) ORIGINE PIAGGIO COMMUN A LA GAMME -015792- Plus d'informationsQuantité requise : 5 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/4/9/1/img/68491.jpg)
3 |
RONDELLE ELASTIQUE COURBE (8.4X15X0.8) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -709047- Plus d'informationsQuantité requise : 5 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/5/0/img/67350.jpg)
4 |
VALVE TUBELESS ORIGINE PIAGGIO COMMUN A LA GAMME -597679- Plus d'informationsQuantité requise : 1 |
|||||||||
|
5 |
1C002662 - PNEU 110/70-12" Plus d'informationsQuantité requise : 1 |
|||||||||
|
5 |
PNEU (120/70-11") ORIGINE PIAGGIO 50-125 VESPA LX, PRIMAVERA, VESPA-S -1C002690- Plus d'informationsQuantité requise : 1 |
|||||||||
|
5 |
668616 - PNEU 110/70-11 Plus d'informationsQuantité requise : 1 |
|||||||||
