Eclatés de véhicule - VESPA VESPA GTS 310 Vespa GTS 310 E5+ - Super-Super Sport 2024 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

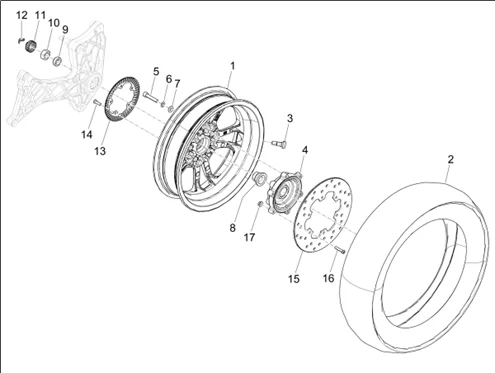

Suspensions - roues : 04.12 ROUE ARRIÈRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1233/Vespa_GTS_310_E5_-_Super-Super_Sport_2024_EMEA_04.12.png)
1 |
1C007023R00N13 - ROUE ARRIèRE 3,00 X 12" Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
1C007033R00N13 - REAR WHEEL Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
1C007023R00G25 - REAR WHEEL Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
CM319106 - REAR TYRE 130 70 12 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/5/0/img/67350.jpg)
3 |
VALVE TUBELESS ORIGINE PIAGGIO COMMUN A LA GAMME -597679 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/6/1/img/67361.jpg)
4 |
FLASQUE/SUPPORT DISQUE DE FREIN ORIGINE PIAGGIO 125-250-300 VESPA GTS, 125 FLY 2012>2013/GILERA 125 RUNNER 2005> -598715 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/4/7/img/65747.jpg)
5 |
VIS BTR (8X40) ORIGINE PIAGGIO COMMUN A LA GAMME -149104 Plus d'informationsQuantité requise : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/4/9/1/img/68491.jpg)
6 |
RONDELLE ELASTIQUE COURBE (8.4X15X0.8) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -709047 Plus d'informationsQuantité requise : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/7/9/8/img/68798.jpg)
7 |
RONDELLE PLATE (8,2X17X2,5) ORIGINE PIAGGIO COMMUN A LA GAMME -828961 Plus d'informationsQuantité requise : 5 |
||||||
|
8 |
1C002344 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
1C002175 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/0/3/5/img/67035.jpg)
10 |
ECROU (M16) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -563728 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/8/9/6/5/0/img/189650.jpg)
11 |
CAGE FIXATION ECROU DE ROUE ARRIERE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME SCOOTER ET MAXISCOOTER -1C004746 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/5/5/img/65355.jpg)
12 |
GOUPILLE SECURITE ECROU DE ROUE ARRIERE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME SCOOTER ET MAXISCOOTER -012789 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/3/2/3/9/img/153239.jpg)
13 |
ROUE PHONIQUE ARRIERE ABS ORIGINE PIAGGIO 125-300 GTS 2016> -1C003698R Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/1/1/1/6/img/151116.jpg)
14 |
VIS TORX (6X20) AVEC FREIN FILET ORIGINE PIAGGIO COMMUN A LA GAMME -5A000656 Plus d'informationsQuantité requise : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/0/8/2/img/67082.jpg)
15 |
DISQUE DE FREIN SCOOT ORIGINE PIAGGIO 50 NRG POWER AV, 50-125 LIBERTY AV, 125 FLY 2012>2013 AR, 125-250-300 VESPA GTS AV+AR/GILERA 50 RUNNER 2005> AV, 125 RUNNER 1998>2016 AR -56484R Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/4/7/img/67347.jpg)
16 |
VIS BTR TETE BOMBEE (6X30) ORIGINE PIAGGIO COMMUN A LA GAMME -597564 Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/4/8/img/67348.jpg)
17 |
ECROU BRIDE AUTOBLOQUANT (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -59565 Plus d'informationsQuantité requise : 6 |
