Eclatés de véhicule - VESPA VESPA GTS 310 Vespa GTS 310 E5+ - Super-Super Sport 2024 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

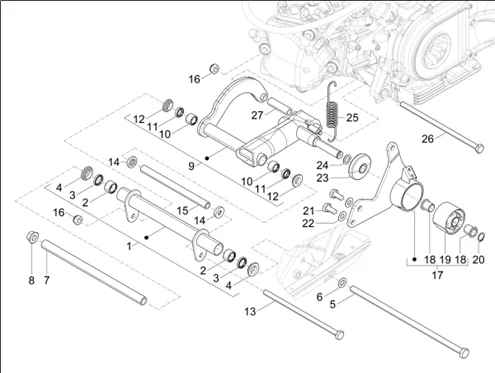

Suspensions - roues : 04.01 BRAS OSCILLANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1233/Vespa_GTS_310_E5_-_Super-Super_Sport_2024_EMEA_04.01.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/2/8/0/6/img/172806.jpg)
1 |
BRAS OSCILLANT COTE CADRE ORIGINE PIAGGIO 300 GTS 2008> -5A000479 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/4/1/6/img/67416.jpg)
2 |
CAGE A AIGUILLES DE BRAS OSCILLANT ORIGINE PIAGGIO 125-250-300 VESPA GTS, 125 VESPA SPRINT, PRIMAVERA, 500 X9, BEVERLY -600161 Plus d'informationsQuantité requise : 2 |
|||||||||
3 |
1C004356R BAGUE D'ETANCHEITE Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/2/4/5/5/img/82455.jpg)
4 |
DOUILLE DE BRAS OSCILLANT ORIGINE PIAGGIO COMMUN A LA GAMME -598917 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/2/3/1/9/img/82319.jpg)
5 |
AXE/VIS BRAS OSCILLANT ORIGINE PIAGGIO 50-125 VESPA LX, PRIMAVERA, SPRINT, VESPA-S, 125-250-300 VESPA GTS -597914 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/7/1/4/6/img/77146.jpg)
6 |
RONDELLE DE BRAS OSCILLANT ORIGINE PIAGGIO VESPA -266845 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/2/3/1/3/img/82313.jpg)
7 |
ENTRETOISE DE BRAS OSCILLANT (290 MM) ORIGINE PIAGGIO 125-250-300 VESPA GTS -597857- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/0/3/img/66103.jpg)
8 |
ECROU (M12) AXE DE ROUE ORIGINE PIAGGIO COMMUN A LA GAMME -271740 Plus d'informationsQuantité requise : 1 |
|||||||||
|
9 |
1C007702 - BRAS OSCILLANT CôTé MOTEUR COMPLET Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/3/5/img/67335.jpg)
10 |
DOUILLE/JOINT ARTICULATION BRAS OSCILLANT ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER ET MAXISCOOTER -597317 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/7/5/0/8/img/127508.jpg)
11 |
BAGUE ETANCHEITE BRAS OSCILLANT ORIGINE PIAGGIO 125 LIBERTY, SPRNT, PRIMAVERA 2015>, 350-400 MP3 2018>, 50 ZIP 2018> -1C001341 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/0/0/4/img/67004.jpg)
12 |
CAGE A AIGUILLES DE BRAS OSCILLANT ORIGINE PIAGGIO 125-250-300 X7, X8, X-EVO, X9, X10, BEVERLY, MP3, FLY, VESPA GTS VESPA LX, VESPA PRIMAVERA/APRILIA SPORT-CITY, SR MAX/GILERA NEXUS, RUNNER -56127R Plus d'informationsQuantité requise : 2 |
|||||||||
|
13 |
271779 - BOULON Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/1/6/6/img/68166.jpg)
14 |
ENTRETOISE DE BRAS OSCILLANT ORIGINE PIAGGIO 125-250-300 VESPA GTS/GILERA 125-300 NEXUS -650755- Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/7/9/img/72979.jpg)
15 |
ENTRETOISE DE BRAS OSCILLANT 189MM ORIGINE PIAGGIO 125-250-300 VESPA GTS/GILERA 125-300 NEXUS -CM067806 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/6/5/img/63765.jpg)
16 |
ECROU AUTOBLOQUANT/NYLSTOP (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -002440 Plus d'informationsQuantité requise : 2 |
|||||||||
|
17 |
1C007706 - BRIDE DE SUPPORT SILENTBLOC Plus d'informationsQuantité requise : 1 |
|||||||||
|
17 |
1C007931 - BRIDE DE SUPPORT SILENTBLOC Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/2/6/img/66126.jpg)
18 |
DOUILLE POUR SILENTBLOC DE BRAS OSCILLANT MOTEUR ORIGINE PIAGGIO COMMUN A LA GAMME -273460 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/1/6/img/66116.jpg)
19 |
SILENTBLOC MOTEUR ORIGINE PIAGGIO 125-250 MP3 2007>, 125 X8 2004>, X9 2003>, X-EVO 2007>, X10 2012>, VESPA GTS 2007>/GILERA 125-250 NEXUS 2007>, RUNNER 2005>/APRILIA 125 SR-MAX 2011> -272750 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/1/4/img/63814.jpg)
20 |
CLIPS/CIRCLIPS (14.6) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -006416 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/5/0/img/65650.jpg)
21 |
BOULON TH ORIGINE PIAGGIO COMMUN A LA GAMME M10X20 -031153 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/4/6/img/65346.jpg)
22 |
RONDELLE EVENTAIL (10,5) ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -012535 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/2/4/7/8/img/82478.jpg)
23 |
SILENTBLOC DE BRAS OSCILLANT ORIGINE PIAGGIO 125-250-300 VESPA GTS, 125-300-350 BEVERLY, 125-300 YOURBAN, 125 X10 -599250 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/9/1/7/img/68917.jpg)
24 |
JOINT TORIQUE (14.6X20.8X3.4) ORIGINE PIAGGIO COMMUN A LA GAMME -830434 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/2/4/6/3/img/82463.jpg)
25 |
RESSORT DE BRAS OSCILLANT ORIGINE PIAGGIO VESPA GTS 2007>2016 LONGEUR 118MM DIAMETRE 22MM -599059 Plus d'informationsQuantité requise : 1 |
|||||||||
|
26 |
667827 - VIS Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/2/4/6/4/img/82464.jpg)
27 |
ENTRETOISE BRAS OSCILLANT ORIGINE APRILIA 125 SR GT 2021> -599077 Plus d'informationsQuantité requise : 1 |
|||||||||
