Eclatés de véhicule - VESPA VESPA GTS 300 Super HPE 4V ie ABS E4 2018-2020
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

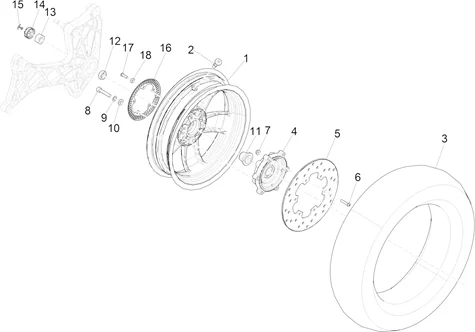

Suspensions - roues : 04.12 ROUE ARRIÈRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/965/Vespa_GTS_300_Super_HPE_4V_ie_ABS_E4_2018-2020_04.12.png)
1 |
1C005280 - REAR WHEEL Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
1C00286000090 - ROUE 3.00X12" Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
1C001078 - ROUE 12" X 3.00 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/5/0/img/67350.jpg)
2 |
VALVE TUBELESS ORIGINE PIAGGIO COMMUN A LA GAMME -597679- Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
CM319106 - REAR TYRE 130 70 12 Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
598278 - PNEU 130/70-12 SAVA MC20 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/6/1/img/67361.jpg)
4 |
FLASQUE/SUPPORT DISQUE DE FREIN ORIGINE PIAGGIO 125-250-300 VESPA GTS, 125 FLY 2012>2013/GILERA 125 RUNNER 2005> -598715- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/0/8/2/img/67082.jpg)
5 |
DISQUE DE FREIN SCOOT ORIGINE PIAGGIO 50 NRG POWER AV, 50-125 LIBERTY AV, 125 FLY 2012>2013 AR, 125-250-300 VESPA GTS AV+AR/GILERA 50 RUNNER 2005> AV, 125 RUNNER 1998>2016 AR -56484R- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/4/7/img/67347.jpg)
6 |
VIS BTR TETE BOMBEE (6X30) ORIGINE PIAGGIO COMMUN A LA GAMME -597564- Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/4/8/img/67348.jpg)
7 |
ECROU BRIDE AUTOBLOQUANT (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -59565- Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/4/7/img/65747.jpg)
8 |
VIS BTR (8X40) ORIGINE PIAGGIO COMMUN A LA GAMME -149104- Plus d'informationsQuantité requise : 5 |
||||||
|
8 |
VIS BTR (8X40) ORIGINE PIAGGIO COMMUN A LA GAMME -149104- Plus d'informationsQuantité requise : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/4/9/1/img/68491.jpg)
9 |
RONDELLE ELASTIQUE COURBE (8.4X15X0.8) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -709047- Plus d'informationsQuantité requise : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/7/9/8/img/68798.jpg)
10 |
RONDELLE PLATE (8,2X17X2,5) ORIGINE PIAGGIO COMMUN A LA GAMME -828961- Plus d'informationsQuantité requise : 5 |
||||||
|
11 |
1C002344 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
1C002175 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/0/3/5/img/67035.jpg)
13 |
ECROU (M16) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -563728- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/8/9/6/5/0/img/189650.JPG)
14 |
CAGE FIXATION ECROU DE ROUE ARRIERE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME SCOOTER ET MAXISCOOTER -1C004746- Plus d'informationsDescription : Cache écrou Piaggio permettant le blocage de la goupille Quantité requise : 1 |
||||||
|
14 |
CAGE FIXATION ECROU DE ROUE ARRIERE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME SCOOTER ET MAXISCOOTER -1C004746- Plus d'informationsDescription : Cache écrou Piaggio permettant le blocage de la goupille Quantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/5/5/img/65355.jpg)
15 |
GOUPILLE SECURITE ECROU DE ROUE ARRIERE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME SCOOTER ET MAXISCOOTER -012789 - Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/3/2/3/9/img/153239.jpg)
16 |
ROUE PHONIQUE ARRIERE ABS ORIGINE PIAGGIO 125-300 GTS 2016> -1C003698R- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/4/3/6/img/68436.jpg)
17 |
VIS BTR TETE BOMBEE (6X20) AVEC FREIN FILET ORIGINE PIAGGIO COMMUN A LA GAMME -667152- Plus d'informationsQuantité requise : 5 |
||||||
|
18 |
1C001044 - ENTRETOISE Plus d'informationsQuantité requise : 5 |
