Eclatés de véhicule - VESPA VESPA GTS 300 Super HPE 4V ie ABS E4 2018-2020
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

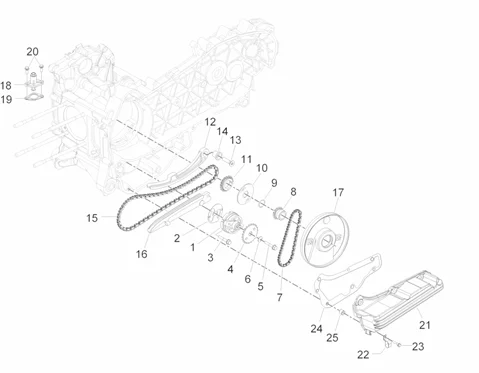

Moteur : 01.18 POMPE À HUILE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/965/Vespa_GTS_300_Super_HPE_4V_ie_ABS_E4_2018-2020_01.18.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/8/4/9/img/68849.jpg)
1 |
POMPE A HUILE ORIGINE PIAGGIO 125-250-300 MP3, BEVERLY, X7, VESPA GTS, 125-250 X8, X-EVO, X9, 125-300 YOURBAN, 125 FLY, LIBERTY, VESPA LX/GILERA NEXUS/APRILIA ATLANTIC, SCARABEO -82948R- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/5/4/7/img/69547.jpg)
2 |
JOINT CARTER POMPE A HUILE ORIGINE PIAGGIO 125-250-300 COMMUN A LA GAMME -847929- Plus d'informationsQuantité requise : 1 |
||||||
3 |
829593 - BOULON Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/8/2/img/66182.jpg)
4 |
PIGNON POMPE A HUILE ORIGINE PIAGGIO 50-125-300 COMMUN A LA GAMME -287913- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/0/6/img/72706.jpg)
5 |
VIS BRIDE TH (6X14) ORIGINE PIAGGIO COMMUN A LA GAMME -B016426- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/5/0/1/img/66501.jpg)
6 |
RONDELLE RESSORT (6.4X20X2) ORIGINE PIAGGIO COMMUN A LA GAMME -436695- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/6/0/5/img/68605.jpg)
7 |
CHAINE DE POMPE A HUILE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 125-250-300 CC -82649R- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/7/0/3/img/68703.jpg)
8 |
PIGNON ENTRAINEMENT DE POMPE A HUILE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 125-250-300 CC -82783R- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/5/7/3/img/68573.jpg)
9 |
JOINT TORIQUE DE PIGNON DE POMPE A HUILE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 125-250-300 CC -825952- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/6/5/1/img/66651.jpg)
10 |
RONDELLE ENTRE PIGNONS DE VILEBREQUIN ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 125-250-300 CC -483918- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/7/0/0/img/68700.JPG)
11 |
PIGNON DE CHAINE DE DISTRIBUTION ORIGINE PIAGGIO COMMUN A LA GAMME -82782R- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/6/0/3/7/img/156037.JPG)
12 |
TIGE TENDEUR DE CHAINE DE DISTRIBUTION ORIGINE PIAGGIO 300 MP3, BEVERLY, GTS 2018>1A011207- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/2/0/img/72720.jpg)
13 |
VIS BRIDE TH (6X25) ORIGINE PIAGGIO COMMUN A LA GAMME/KICK DERBI 50 SENDA -B016774- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/6/9/3/img/66693.jpg)
14 |
ENTRETOISE EN T (D6) ORIGINE PIAGGIO COMMUN A LA GAMME -485868- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/6/6/0/img/68660.jpg)
15 |
CHAINE DE DISTRIBUTION ORIGINE PIAGGIO 250 MP3, X8, X7, X9, X-EVO, 300 MP3, X7/GILERA 250-300 NEXUS/APRILIA 250-300 ATLANTIC, SCARABEO -82723R- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/5/2/1/img/69521.jpg)
16 |
PATIN TENDEUR DE CHAINE DE DISTRIBUTION ORIGINE PIAGGIO 300 MP3, BEVERLY, GTS 2018> -847516- Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
PATIN TENDEUR DE CHAINE DE DISTRIBUTION ORIGINE PIAGGIO 300 MP3, BEVERLY, GTS 2018> -847516- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/4/6/6/img/69466.jpg)
17 |
COUVERCLE DE DISTRIBUTION (JOINT DE VILEBREQUIN INCLU) ORIGINE PIAGGIO 125-250-300 MP3, BEVERLY, VESPA GTS, X7, 125-250 X9, X8, X-EVO/GILERA 125-250-300 NEXUS/APRILIA 125-250-300 ATLANTIQUE -847116- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/8/6/1/6/img/178616.JPG)
18 |
TENDEUR DE CHAINE DISTRIBUTION ORIGINE PIAGGIO COMMUN A LA GAMME -1A019253- Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
TENDEUR DE CHAINE DISTRIBUTION ORIGINE PIAGGIO COMMUN A LA GAMME -1A019253- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/5/4/6/img/69546.jpg)
19 |
JOINT DE TENDEUR CHAINE DE DISTRIBUTION ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -847928- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/2/3/img/72723.jpg)
20 |
VIS BRIDE TH (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -B016777- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/6/6/0/3/5/img/166035.JPG)
21 |
CARTER HUILE ORIGINE PIAGGIO 300 BEVERLY, MP3, GTS -1A012834- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/0/6/8/img/67068.jpg)
22 |
564629 - COLLIER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/2/5/img/72725.jpg)
23 |
VIS BRIDE TH (6X30) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -B016792- Plus d'informationsQuantité requise : 7 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/3/8/3/img/69383.jpg)
24 |
JOINT COUVERCLE CARTER HUILE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 125-250-300 -846098- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/4/2/img/66142.jpg)
25 |
PION DE CENTRAGE (7,5X12) ORIGINE PIAGGIO COMMUN A LA GAMME -277916- Plus d'informationsQuantité requise : 3 |
