Eclatés de véhicule - VESPA VESPA GTS 300 HPE 4T-4V ie ABS E5 2020 - 2022
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

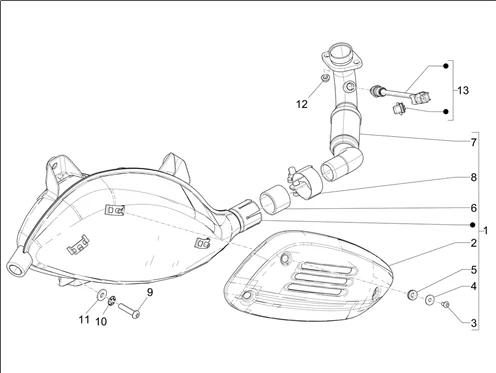

Moteur : 01.42 SILENCIEUX
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1021/Vespa_GTS_300_HPE_4T-4V_ie_ABS_E5_2020_-_2022_01.42.png)
1 |
1A0213815 - MUFFLER WITH THERMAL PROTECTION Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
1A0215475 - MUFFLER WITH THERMAL PROTECTION Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
1A0213815 - MUFFLER WITH THERMAL PROTECTION Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
1A0215475 - MUFFLER WITH THERMAL PROTECTION Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/6/0/4/9/img/156049.jpg)
2 |
PROTECTION/TOLE DE POT ECHAPPEMENT CHROME ORIGINE PIAGGIO 300 VESPA GTS 2018>2022 -1A011990 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/2/7/5/9/img/172759.jpg)
2 |
PROTECTION/TOLE DE POT ECHAPPEMENT NOIR MAT ORIGINE PIAGGIO 300 VESPA GTS 2018>2022 -1A014749 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/7/2/img/67372.jpg)
3 |
VIS TORX (8X30) TETE BOMBEE ORIGINE PIAGGIO COMMUN A LA GAMME -599208 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/3/4/img/71934.jpg)
3 |
VIS BTR TETE BOMBEE (5X12) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152267 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/3/0/1/1/img/93011.jpg)
4 |
RONDELLE PLATE (D5) ORIGINE PIAGGIO COMMUN A LA GAMME -844927 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/2/0/4/img/69204.jpg)
5 |
CAOUTCHOUC PASSE CABLE ORIGINE PIAGGIO COMMUN A LA GAMME -841782 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/5/9/6/img/68596.jpg)
6 |
JOINT GRAPHITE SILENCIEUX ORIGINE PIAGGIO 125-250-300 MP3, VESPA GTS, BEVERLY, X8, X9, X7, X-EVO/GILERA 125-250-300 NEXUS/APRILIA 125-250 ATLANTIC, SPORT-CITY, SR-MAX -8263885 Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
1A017571 - COLLECTEUR ECHAP. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/3/3/3/img/69333.jpg)
8 |
COLLIER SERRAGE TUBE ECHAPPEMENT ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME 125-250-300 -8449404 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/4/5/4/9/img/174549.jpg)
8 |
COLLIER POT ECHAPPEMENT ORIGINE PIAGGIO 300 MP3, GTS 2019> -1A017625 Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
VIS TORX (8X30) TETE BOMBEE ORIGINE PIAGGIO COMMUN A LA GAMME -599208 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/1/0/7/img/69107.jpg)
10 |
RONDELLE (8,2X16X2,2) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -834187 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/5/7/0/img/69570.jpg)
11 |
RONDELLE PLATE (8X19,3X2,5) ORIGINE PIAGGIO COMMUN A LA GAMME -848452 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/5/0/9/img/66509.jpg)
12 |
ECROU ECHAPPEMENT SUR CULASSE MAXISCOOTER 125-250 X8, X-EVO, VESPA GTS, MP3, 125 LIBERTY, VESPA LX, PRIMAVERA/GILERA 125-250-300 NEXUS/APRILIA 125-250-300 ATLANTIC -436947 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/1/6/1/5/img/171615.jpg)
13 |
SONDE LAMBDA ORIGINE PIAGGIO APRILIA, MOTO GUZZI, PIAGGIO, VESPA EURO5 -1A014335 Plus d'informationsQuantité requise : 1 |
