Eclatés de véhicule - VESPA VESPA GTS 300 HPE 4T-4V ie ABS E5 2020 - 2022
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

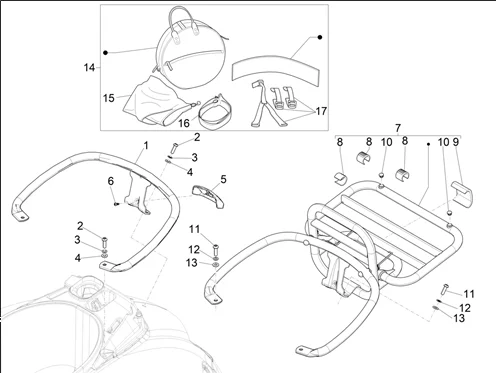

Châssis - parties plastiques - carrosseries : 02.44 PORTE-BAGAGES ARRIÈRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1021/Vespa_GTS_300_HPE_4T-4V_ie_ABS_E5_2020_-_2022_02.44.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/2/7/9/3/img/172793.jpg)
1 |
POIGNEE PASSAGER ORIGINE PIAGGIO 125-250-300 GTS 2018> NOIR MAT -1B007783 Plus d'informationsQuantité requise : 1 |
|||||||||
1 |
POIGNEE PASSAGER ORIGINE PIAGGIO 125-250-300 GTS 2018> CHROME -1B005808 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/7/4/9/img/67749.jpg)
2 |
VIS TORX (6X20) ORIGINE PIAGGIO COMMUN A LA GAMME -623920 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/4/5/img/65345.jpg)
3 |
RONDELLE EVENTAIL (6,6X11X0) ORIGINE PIAGGO COMMUN A LA GAMME -012533 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/6/2/img/65362.jpg)
4 |
RONDELLE PLATE (6.4X13X1.5) ORIGINE PIAGGIO COMMUN A LA GAMME -013777 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/2/7/9/5/img/172795.jpg)
5 |
COUVERCLE/CACHE SELLE NOIR MAT ORIGINE PIAGGIO 125-300 GTS 2018> -1B007784 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/6/1/0/6/img/156106.jpg)
5 |
COUVERCLE/CACHE SELLE CHROME ORIGINE PIAGGIO 125-300 GTS 2018> -1B005812 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/7/4/img/66074.jpg)
6 |
VIS AUTOTARAUDEUSE (4X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -268596 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/4/5/0/5/img/104505.jpg)
7 |
PORTE BAGAGE ARRIERE PLIANT ORIGINE PIAGGIO 125-250-300 VESPA GTS 2007> CHROME -606525M Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/9/9/0/0/img/139900.jpg)
7 |
PORTE BAGAGE ARRIERE (MONTE ORIGINE) ORIGINE PIAGGIO 125-250-300 VESPA GTS 2007> -1B002106 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/4/6/2/4/img/84624.jpg)
8 |
TAMPON DE PORTE BAGAGE ORIGINE PIAGGIO COMMUN A LA GAMME VESPA -622554 Plus d'informationsQuantité requise : 3 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/4/8/5/8/img/84858.jpg)
9 |
ARRET ABATTANT DE PORTE BAGAGE ARRIERE ORIGINE PIAGGIO 125-300 GTS 2007> -623576 Plus d'informationsQuantité requise : 1 |
|||||||||
|
10 |
623561 - BOUCHON POIGNEE SELLE Plus d'informationsQuantité requise : 1 |
|||||||||
|
11 |
VIS TORX (6X20) ORIGINE PIAGGIO COMMUN A LA GAMME -623920 Plus d'informationsQuantité requise : 4 |
|||||||||
|
12 |
RONDELLE EVENTAIL (6,6X11X0) ORIGINE PIAGGO COMMUN A LA GAMME -012533 Plus d'informationsQuantité requise : 4 |
|||||||||
|
13 |
RONDELLE PLATE (6.4X13X1.5) ORIGINE PIAGGIO COMMUN A LA GAMME -013777 Plus d'informationsQuantité requise : 4 |
|||||||||
|
14 |
1B009137 REAR LUGGAGE KIT Plus d'informationsQuantité requise : 1 |
|||||||||
|
15 |
1B009777 - RAIN COVER REAR LUGGAGE 75TH ANNIVERSAR Plus d'informationsQuantité requise : 1 |
|||||||||
|
16 |
1B009778 - REAR LUGGAGE 75TH ANNIVERSARY BELT Plus d'informationsQuantité requise : 1 |
|||||||||
|
17 |
1B009779 - FIXING KIT REAR LUGGAGE 75TH ANNIVERSAR Plus d'informationsQuantité requise : 1 |
|||||||||
