Eclatés de véhicule - MOTO GUZZI V7 750 Special 750 2014
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

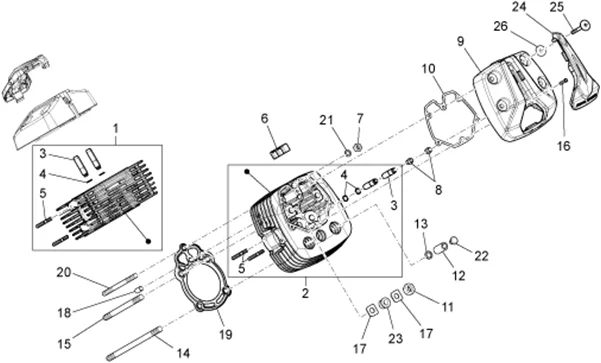

Moteur : 34.36 TETE CYLINDRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/540/V7_Special_750_2014_34.36.PNG)
1 |
CULASSE DROITE ORIGINE PIAGGIO 750 V7, NEVADA -2A000188- Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
CM228304 - CENTRALINA INIEZ. V7 MY14 Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
CM228303 - CENTRALINA DI INIEZIONE ELETTRONICA Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
CULASSE GAUCHE ORIGINE PIAGGIO 750 V7, NEVADA -2A000189- Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
INJECTEUR ORIGINE MOTO GUZZI 750 NEVADA, V7 2016< -B063049- Plus d'informationsQuantité requise : 2 |
||||||
|
3 |
GU32115010 - PIPE D. Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
GU61036801 - GUIDE SOUPAPE Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/1/5/0/img/132150.JPG)
4 |
CLIPS/CIRCLIPS (12.5X1.5) SOUPAPE ORIGINE MOTO GUZZI -GU90353009- Plus d'informationsQuantité requise : 4 |
||||||
|
4 |
880260 - PROTECTION Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/9/4/4/5/img/139445.jpg)
5 |
VIS TORX (5X16) ORIGINE PIAGGIO COMMUN A LA GAMME -B0167965- Plus d'informationsDescription : COMMUN A LA GAMME MOTO ET MAXISCOOTER Quantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/8/1/1/img/132811.JPG)
5 |
GOUJON (6X42) ORIGINE PIAGGIO COMMUN A LA GAMME -GU96506042- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/5/7/img/71957.jpg)
6 |
VIS BRIDE BTR (5X16) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152298- Plus d'informationsQuantité requise : 2 |
||||||
|
6 |
B063111 - TASSELLO ANTIVIBRANTE TESTA CILINDRI Plus d'informationsQuantité requise : 4 |
||||||
|
7 |
GU19021920 - ECROU Plus d'informationsQuantité requise : 2 |
||||||
|
7 |
GU32115510 - JOINT * Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
GU32115011 - PIPE G. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/4/7/5/img/129475.jpg)
8 |
JOINT SPI GUIDE DE SOUPAPE ORIGINE PIAGGIO MOTO-GUZZI 750 BREVA, NEVADA, STRADA, V7 -GU19037820- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/9/4/4/0/img/99440.jpg)
9 |
COUVRE CULASSE ORIGINE PIAGGIO MOTO-GUZZI 750 V7 RACER 2015>, SPECIAL, STONE, STORNELLO 2016>, 750 NEVADA 2010> -887523- Plus d'informationsQuantité requise : 2 |
||||||
|
9 |
GU98622322 - VIS Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/2/3/7/6/img/102376.jpg)
10 |
RONDELLE ELASTIQUE (6.4X12) ORIGINE PIAGGIO COMMUN A LA GAMME -GU03013800- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/9/2/8/8/img/99288.jpg)
10 |
JOINT COUVERCLE DE CULASSE ORIGINE PIAGGIO POUR MOTO-GUZZI 750 BREVA, NEVADA, V-7 -887002- Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
884029 - VITE TBEI M6X10 PREIMPREGNATA Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
GU92603010 - ECROU M10X1,5 Plus d'informationsQuantité requise : 4 |
||||||
|
12 |
GU95100116 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/1/5/7/img/129157.jpg)
12 |
ECROU COLONNE DE DIRECTION OU DE CARTER MOTEUR ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU13021900- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/7/5/3/img/132753.jpg)
13 |
RONDELLE AJUSTEMENT (10.5X18X0.8) ORIGINE MOTO GUZZI -GU95129180- Plus d'informationsQuantité requise : 4 |
||||||
|
13 |
884311 - FASCETTA D61 Plus d'informationsQuantité requise : 2 |
||||||
|
14 |
GU96510214 - VIS SANS TETE M10X214 Plus d'informationsQuantité requise : 4 |
||||||
|
14 |
887812 - MANICOTTO CORPO FARF./RACCORDO Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
GU96510181 - VIS SANS TETE M10X182 Plus d'informationsQuantité requise : 4 |
||||||
|
15 |
884310 - FASCETTA D55 Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
GU98692325 - VIS TCEI M6X25 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/5/9/2/img/132592.jpg)
16 |
DOUILLE ANTI VIBRATION (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -GU93231605- Plus d'informationsQuantité requise : 4 |
||||||
|
17 |
GU30577800 - RONDELLE NYLON 5,5X12X1 Plus d'informationsQuantité requise : 4 |
||||||
|
17 |
GU19032980 - CALE Plus d'informationsQuantité requise : 8 |
||||||
|
18 |
GU98370515 - VIS Plus d'informationsQuantité requise : 4 |
||||||
|
18 |
GU19021360 - BAGUE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/0/9/8/5/img/100985.jpg)
19 |
JOINT DE CULASSE ORIGINE PIAGGIO MOTO-GUZZI 750 NEVADA, V7 -B063099- Plus d'informationsQuantité requise : 2 |
||||||
|
19 |
2B000971 - COPERTURA CORPO FARFALLATO DX Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
976898 - PRIGIONIERO M8X140 PREIMPREGNATO Plus d'informationsQuantité requise : 2 |
||||||
|
20 |
2B000972 - COPERTURA CORPO FARFALLATO SX Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/1/9/3/2/img/131932.jpg)
21 |
RONDELLE ELASTIQUE (8X15X0.3) ORIGINE PIAGGIO COMMUN A LA GAMME -GU61270300- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/5/7/8/img/132578.jpg)
22 |
BOUCHON OBTURATEUR ORINE MOTO GUZZI COMMUN A LA GAMME -GU93180245- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/7/4/5/img/71745.JPG)
23 |
CAOUTCHOUC DE POT ECHAPPEMENT ORIGINE APRILIA/MOTO GUZZI COMMUN A LA GAMME -AP8144071- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/9/3/6/1/img/99361.jpg)
24 |
COUVERCLE/CACHE BOUGIE ORIGINE PIAGGIO MOTO-GUZZI 750 V7 RACER 2015>, SPECIAL, STONE, STORNELLO 2016>, 750 NEVADA 2010> -887279- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/9/4/1/7/img/99417.JPG)
25 |
VIS DE COUVRE CULASSE (6X52.5) ORIGINE MOTO GUZZI V7 2016< -887483- Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/7/0/3/img/66703.jpg)
26 |
JOINT DE MANO OU DE VIDANGE ORIGINE PIAGGIO COMMUN A LA GAMME -486075- Plus d'informationsQuantité requise : 8 |
