Eclatés de véhicule - MOTO GUZZI V7 750 Racer 750 USA CND 2015
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

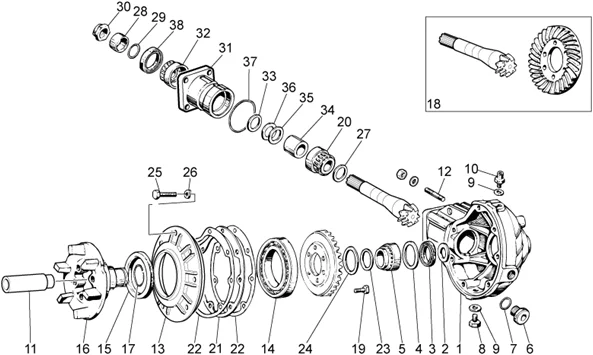

Moteur : 34.10 TRANSMISSION CPL. II
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/538/V7_Racer_750_USA_CND_2015_34.10.PNG)
1 |
9766085 - SCATOLA TRASMISSIONE NERA Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
GU19351900 - RONDELLE D'APPUI Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/1/8/6/img/132186.jpg)
3 |
JOINT ARBRE EMBRAYAGE (35X47X7) ORIGINE PIAGGIO MOTO-GUZZI BREVA, BELLAGIO, GRISO, NORGE, V7, NEVADA, SPORT -GU90403549- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/5/8/6/img/129586.JPG)
4 |
RONDELLE APPUI TRANSMISSION ARRIERE ORIGINE MOTO GUZZI BREVA, STRADA, V7, V9, V85 -GU19351100- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/4/3/8/img/132438.jpg)
5 |
ROULEMENT DE TRANSMISSION (35X50X17) ORIGINE PIAGGIO MOTO-GUZZI DAYTONA, NEVADA, V50, V65, CALIFORNIA, BREVA -2B006090R- Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
BOUCHON OBTURATEUR USINAGE ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU12022600- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/2/2/4/img/132224.jpg)
7 |
JOINT TORIQUE (20,24X2,62) ARBRE EMBRAYAGE OU BOUCHON HUILE DE CULASSE ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU90706203- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/1/0/2/2/img/131022.jpg)
8 |
BOUCHON VIDANGE HUILE MOTEUR/BV/PONT ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU31003766- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/1/6/9/0/img/101690.jpg)
9 |
JOINT (10X18X1.5) BOUCHON DE VIDANGE ORIGINE PIAGGIO POUR MOTO-GUZZI BREVA, GRISO, NEVADA, NORGE, STELVIO, V-7, V-9, V-11, SPORT, CALIFORNIA, AUDACE, ELDORADO, BELAGIO -GU01528930- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/6/4/8/7/img/126487.jpg)
10 |
BOUCHON DE REMPLISSAGE BOITE DE VITESSE OU TRANSMISSION ORIGINE PIAGGIO MOTO-GUZZI 750 V7, NEVADA, BREVA, STRADA, TARGA, V30, V50, V65 -GU19206501- Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
GU32633560 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/8/2/1/img/132821.jpg)
12 |
GOUJON (8X55) ORIGINE PIAGGIO COMMUN A LA GAMME -GU96508055- Plus d'informationsQuantité requise : 4 |
||||||
|
13 |
GU32350410 - COUVERCLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/3/8/2/img/132382.jpg)
14 |
ROULEMENT DE TRANSMISSION (70X10X13) ORIGINE PIAGGIO MOTO-GUZZI DAYTONA, NEVADA, V50, V65, CALIFORNIA, BREVA -GU92201070- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/1/9/8/img/132198.JPG)
15 |
JOINT CARTER DE TRANSMISSION (75X95X10) ORIGINE PIAGGIO MOTO-GUZZI 750 V7, BREVA, NEVADA -GU90407591- Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
GU32351410 - PIVOT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/1/5/5/img/132155.jpg)
17 |
CLIPS/CIRCLIPS PIVOT DE TRANSMISSION ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU90353030- Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
GU32354610 - COUPLE CONIQUE 8/33 * Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
VIS TH (8X25) ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU03067730- Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/4/2/7/img/132427.jpg)
20 |
ROULEMENT ARBRE DE TRANSMISSION (24X5) ORIGINE PIAGGIO MOTO-GUZZI DAYTONA, NEVADA, V50, V65, CALIFORNIA, BREVA -GU92249227- Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
GU19355413 - CALE 1,6 MM Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
GU19355412 - CALE 1,5 MM Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
GU19355411 - CALE 1,4 MM Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
GU19355410 - CALE 1,3 MM Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
GU19355408 - CALE 1,2 MM Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
GU19355406 - CALE 1,1 MM Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
GU19355404 - CALE 1 MM Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
GU19355402 - CALE 0,9 MM Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
GU19355400 - CALE 0,8 MM Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/5/8/5/img/129585.jpg)
22 |
JOINT CARTER DE TRANSMISSION ORIGINE PIAGGIO MOTO-GUZZI DAYTONA, NEVADA, V50, V65, CALIFORNIA, BREVA -GU19350700- Plus d'informationsQuantité requise : 2 |
||||||
|
23 |
GU19352300 - RONDELLE EVENTAIL Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
GU19353500 - RONDELLE EVENTAIL Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/6/2/8/img/129628.jpg)
25 |
VIS TH (8X25) ORIGINE PIAGGIO COMMUN A LA GAMME -GU19357660- Plus d'informationsQuantité requise : 7 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/1/9/3/2/img/131932.jpg)
26 |
RONDELLE ELASTIQUE (8X15X0.3) ORIGINE PIAGGIO COMMUN A LA GAMME -GU61270300- Plus d'informationsQuantité requise : 7 |
||||||
|
27 |
GU19355329 - CALE 1,9 MM Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
GU19355328 - CALE 1,8 MM Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
GU19355327 - CALE 1,7 MM Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
GU19355326 - CALE 1,6 MM Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
GU19355325 - CALE 1,5 MM Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
GU19355324 - CALE 1,4 MM Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
GU19355323 - CALE 1,3 MM Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
GU19355322 - CALE 1,2 MM Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
GU19355321 - CALE 1,1 MM Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
GU19355320 - CALE 1 MM Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/6/2/7/img/129627.jpg)
28 |
ENTRETOISE ARBRE DE TRANSMISSION ORIGINE PIAGGIO MOTO-GUZZI 750 NEVADA, STRADA, TARGA, V35, V50, V65, V75, -GU19356801- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/2/2/3/img/132223.jpg)
29 |
JOINT TORIQUE (18.77X1.78) COUPLE CONIQUE (18,77X1,78) ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU90706188- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/6/2/5/img/129625.jpg)
30 |
ECROU DE FLASQUE ARBRE DE TRANSMISSION ORIGINE PIAGGIO MOTO-GUZZI 750 V7, NEVADA, BREVA -GU19356700- Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
GU20352421 - FLASQUE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/4/2/5/img/132425.jpg)
32 |
ROULEMENT (20X47X14) A ROULEAU ORIGINE PIAGGIO MOTO-GUZZI 750 NEVADA, STRADA, TARGA, V35, V50, V65, V75, -GU92249220- Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
GU19355300 - CALE 1 MM Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
GU19355309 - CALE 1,9 MM Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
GU19355308 - CALE 1,8 MM Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
GU19355307 - CALE 1,7 MM Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
GU19355306 - CALE 1,6 MM Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
GU19355305 - CALE 1,5 MM Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
GU19355304 - CALE 1,4 MM Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
GU19355303 - CALE 1,3 MM Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
GU19355302 - CALE 1,2 MM Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
GU19355301 - CALE 1,1 MM Plus d'informationsQuantité requise : 1 |
||||||
|
34 |
GU20355121 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
35 |
GU19355200 - RONDELLE AJUSTEM.0,1 MM Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/5/9/4/img/129594.jpg)
36 |
RONDELLE AJUSTEMEMENT (0,15 MM) TRANSMISSION ORIGINE MOTO GUZZI V7 2020< -GU19355202- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/2/4/8/img/132248.jpg)
37 |
JOINT TORIQUE (58.42X2.62) TRANSMISSION ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU90706584- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/1/8/2/img/132182.jpg)
38 |
JOINT SPI (32X47X10) DE FLASQUE ARBRE DE TRANSMISSION ORIGINE MOTO-GUZZI 750 V7, NEVADA, BREVA -GU90403251- Plus d'informationsQuantité requise : 1 |
