Eclatés de véhicule - MOTO GUZZI V7 750 V7 II Stornello ABS 2016
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

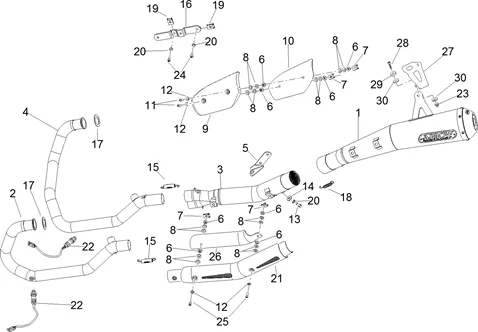

Chassis : 33.23 GROUPE ECHAPPEMENT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/759/V7_II_Stornello_ABS_2016_33.23.PNG)
1 |
2B003391 - SILENCIEUX Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
2B003393 - COLLECTEUR ECHAPP. G. Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
2B003394 - COLLECTEUR Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
2B003392 - COLLECTEUR ECHAPP. D. Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
2S000430 - PATTE Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
2S000436 - DOUILLE Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/7/4/img/71174.jpg)
7 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8102375 Plus d'informationsQuantité requise : 4 |
||||||
|
8 |
2S000437 - RONDELLE Plus d'informationsQuantité requise : 16 |
||||||
|
9 |
2S000435 - PROTECTION PARE-CHALEUR Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
2S000434 - PROTECTION PARE-CHALEUR Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
GU98370520 - VIS 5 MM Plus d'informationsQuantité requise : 2 |
||||||
|
12 |
658816 RONDELLE Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/9/8/img/71898.jpg)
13 |
VIS BTR (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150521 Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
GU91120620 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
2S000438 - RESSORT Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
2S000431 - PATTE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/4/6/3/img/129463.jpg)
17 |
JOINT ECHAPPEMENT ORIGINE PIAGGIO MOTO-GUZZI 750 BREVA, V7, NEVADA, STRADA, TARGA, V50, V65 -GU19025280 Plus d'informationsQuantité requise : 2 |
||||||
|
18 |
855997 - RESSORT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
19 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 2 |
||||||
|
20 |
658818 RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/1/1/7/7/img/141177.jpg)
21 |
PROTECTION/TOLE DE POT ECHAPPEMENT ORIGINE PIAGGIO MOTO-GUZZI V7 STORNELLO 2016 -2S000433 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/8/3/6/img/70836.jpg)
22 |
SONDE LAMDA ORIGINE PIAGGIO APRILIA 750 SHIVER 2007>, DORSODURO 2008>, 1200 CAPONORD 2014>, DORSODURO 2010>/MOTO-GUZZI 750 V7 2012>, NEVADA 2012>, 850 V9 2016>, 1200 STELVIO 2011> -896110 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/8/3/img/71883.jpg)
23 |
ECROU AUTOBLOQUANT/NYLSTOP (M8) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150431 Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
GU98370619 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
25 |
GU98370520 - VIS 5 MM Plus d'informationsQuantité requise : 2 |
||||||
|
26 |
2S000432 - PROTECTION PARE-CHALEUR Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
2S000440 - PATTE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/5/8/0/img/73580.jpg)
28 |
VIS BTR (8X20) ORIGINE PIAGGIO COMMUN A LA GAMME -GU98692420 Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
2S000216 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/0/4/0/img/72040.jpg)
30 |
RONDELLE PLATE (8.4X16X1.6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8163165 Plus d'informationsQuantité requise : 2 |
