Eclatés de véhicule - MOTO GUZZI V10 1000 V 10 Centauro 1000 1997-1999
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

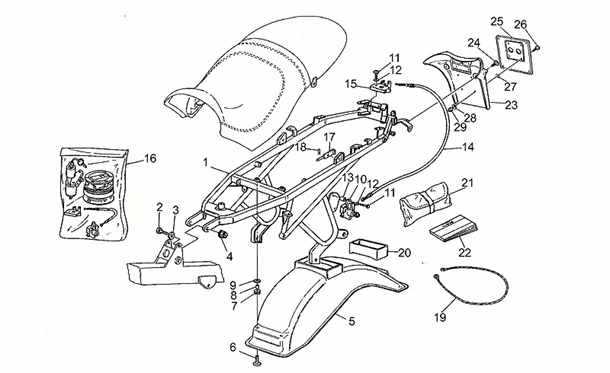

Chassis : 33.22 CARROSSERIE ARRIÉRE - QU.CAR
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/920/V_10_Centauro_1000_1997-1999_33.22.png)
1 |
GU02410210 - CADRE AR. Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
GU98054525 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
3 |
GU95004210 - RONDELLE 10,2X18X2 Plus d'informationsQuantité requise : 2 |
||||||
|
4 |
GU92660210 - ECROU Plus d'informationsQuantité requise : 2 |
||||||
|
5 |
GU02437000 - PARAFANGO POSTERIORE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/9/7/2/img/132972.jpg)
6 |
VIS BRIDE BTR (6X22) ORIGINE PIAGGIO COMMUN A LA GAMME -GU98230622 Plus d'informationsQuantité requise : 4 |
||||||
|
7 |
GU91551082 - CAOUTCHOUC Plus d'informationsQuantité requise : 4 |
||||||
|
8 |
GU91180608 - ENTRETOISE Plus d'informationsQuantité requise : 4 |
||||||
|
9 |
GU95100141 - RONDELLE 6,5X20X2 Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
GU02468100 - SERRATURA SELLA Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/9/7/3/img/132973.jpg)
11 |
VIS BTR TETE BOMBEE (6X25) ORIGINE PIAGGIO COMMUN A LA GAMME -GU98230625 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/1/2/img/71912.jpg)
12 |
RONDELLE (6,4X10X,7) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152105- Plus d'informationsQuantité requise : 4 |
||||||
|
13 |
GU91110712 - ENTRETOISE Plus d'informationsQuantité requise : 2 |
||||||
|
14 |
GU02468800 - CABLE OUVERTURE SELLE Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
GU02468600 - SERRATURA SELLA Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
GU02736800 - KIT SERRATURE Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
GU02466700 - PLAQUE Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
GU02466900 - COPIGLIA Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
GU02466800 - CAVO AGGANCIO CASCO Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
GU02476400 - SCATOLA PORTATTREZZI Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
Trousse à outils |
||||||
|
22 |
GU02900000 - LIBRETTO USO E MANUT. Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
GU02438600 - BAVETTE ANTI-ECLABOUSSURES Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
GU98230616 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
25 |
GU01474630 - PORTATARGA Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
GU98054212 - VIS Plus d'informationsQuantité requise : 4 |
||||||
|
27 |
GU90706035 - JOINT TORIQUE Plus d'informationsQuantité requise : 4 |
||||||
|
28 |
GU95000205 - RONDELLE Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/5/0/0/img/132500.jpg)
29 |
ECROU AUTOBLOQUANT/NYLSTOP (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -GU92630105 Plus d'informationsQuantité requise : 4 |
