Eclatés de véhicule - MOTO GUZZI V10 1000 V 10 Centauro 1000 1997-1999
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

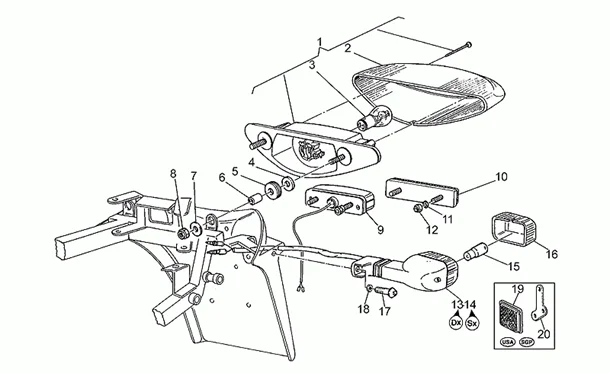

Chassis : 33.05 FEU ARRIÈRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/920/V_10_Centauro_1000_1997-1999_33.05.png)
1 |
GU02740900 - FEU ARRIERE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
GU02741700 - GLACE PHARE AR Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
GU93450224 - LAMPE (OU AMPOULE) 12V/5-21W Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
GU95100118 - RONDELLE 6,2X18X1 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/3/6/1/img/132361.jpg)
5 |
CAOUTCHOUC PASSE FIL (8X18) ORIGINE PIAGGIO COMMUN A LA GAMME -GU91551086-- Plus d'informationsQuantité requise : 2 |
||||||
|
6 |
GU91180608 - ENTRETOISE Plus d'informationsQuantité requise : 2 |
||||||
|
7 |
GU95100141 - RONDELLE 6,5X20X2 Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
GU92630206 - ECROU M6X1 Plus d'informationsQuantité requise : 2 |
||||||
|
9 |
GU02745200 - FANALE TARGA Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
GU31745865 - CATADIOPTRE Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
GU95129080 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
|
12 |
GU92630104 - ECROU M4X0,7 Plus d'informationsQuantité requise : 2 |
||||||
|
13 |
GU30750601 - CLIGNOTANT ARRIERE GOUCHE Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
GU30751601 - CLIGNOTANT ARRIERE DROIT Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
GU93450127 - LAMPE (OU AMPOULE) 12V-10W Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
GU30753701 - VITRE CLIGNOTANT Plus d'informationsQuantité requise : 2 |
||||||
|
17 |
GU98230620 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
18 |
GU95100123 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
|
19 |
GU14781570 - CATADIOPTRE ARRIERE, ROUGE Plus d'informationsQuantité requise : 2 |
||||||
|
20 |
GU30781820 - SUPPORT CATADIOPTRE Plus d'informationsQuantité requise : 2 |
