Eclatés de véhicule - APRILIA SX 125 2008-2010
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

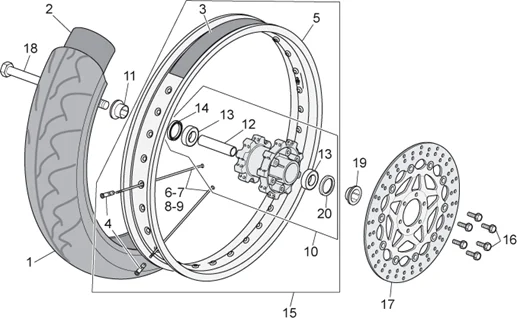

Chassis : 28.24 ROUE AV
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/702/SX_125_2008-2010_28.24.PNG)
1 |
860550 - PNEU AV SAVA 90/90-21 54R Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
PNEU PIRELLI 110/70R17 |
||||||
|
2 |
860544 - CHAMBRE A AIR AV Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
860552 - CHAMBRE A AIR AVANT Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
FOND DE JANTE ORIGINE PIAGGIO 21¨ (LARGEUR 27) -AP8109001 Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
FOND DE JANTE ROUE ARRIERE 18 ORIGINE APRILIA PEGASO -AP8109281 Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
AP8108672 - NIPPLES Plus d'informationsQuantité requise : 36 |
||||||
|
5 |
860015 - JANTE AVANT Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
860810 - JANTE AVANT 3.00X17" Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
858250 - RAYON AVANT D. 3,5 Plus d'informationsQuantité requise : 18 |
||||||
|
7 |
858251 - RAYON AVANT D. 3,5 Plus d'informationsQuantité requise : 18 |
||||||
|
8 |
858252 - RAYON ? 3,5 Plus d'informationsQuantité requise : 18 |
||||||
|
9 |
858253 - RAYON ?3,5 Plus d'informationsQuantité requise : 18 |
||||||
|
10 |
AP8225411 - MOZZO ANTERIORE Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
AP8128168 - DISTANZIALE RUOTA ANT. Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
AP8125780 - ENTRETOISE INTERNE ROULEMENTS Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
AP8125783 - ROULEMENT ROUE AV Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/7/7/5/3/img/47753.jpg)
14 |
JOINT SPI (25X35X7) DE ROUE AVANT ORIGINE PIAGGIO APRILIA 50-125 RX, SX, 125-250 ATLANTC, LEONARDO -AP8125782 Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
860947 - ROUE AV 1.60X21 Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
860949 - ROUE AV 3.00X17 Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
AP8150139 - VIS FHC M 8 X 16 Plus d'informationsQuantité requise : 6 |
||||||
|
17 |
856728 - DISQUE FREIN AVANT Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
AP8225412 - PERNO RUOTA ANTERIORE Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
AP8125771 - ENTRETOISE ROUE AVANT Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
Pare-poussière |
