Eclatés de véhicule - APRILIA RS 50 1999-2005
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

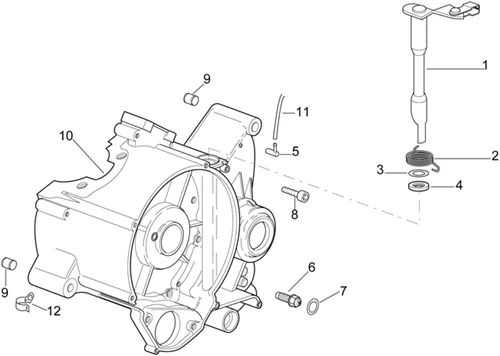

Moteur : 29.47 CARTER DROITE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/267/RS_50_1999-2005_29.47.PNG)
1 |
AP8206257 - LEVIER EMBRAYAGE COMPLET Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/5/7/5/4/img/55754.jpg)
2 |
RESSORT RAPPEL EMBRAYAGE ORIGINE PIAGGIO APRILIA 50 RS 1993>1995 -AP8206259- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/6/0/4/6/img/56046.jpg)
3 |
AP8206875 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/1/0/7/5/img/61075.jpg)
4 |
JOINT SPI COMMANDE EMBRAYAGE ORIGINE PIAGGIO APRILIA 50 RS 1993>1995 -AP8509179- Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
AP8206876 - RACCORD POUR RENIFLARD HUILE Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
AP8206296 - INTERR.TEM.LIBRE+JOINT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/5/7/7/7/img/55777.jpg)
7 |
AP8206288 - JOINT Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
AP8206295 - GOUPILLE CARTER Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
AP8206603 - CARTER - COUPLE Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
AP8206973 - CARTER - COUPLE Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
AP8206874 - TUYAU RENIFLARD HUILE Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
AP8206137 - GUIDE-CABLE Plus d'informationsQuantité requise : 1 |
Tous les éclatés de ce véhicule
-
