Eclatés de véhicule - APRILIA RS 50 1999-2005
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

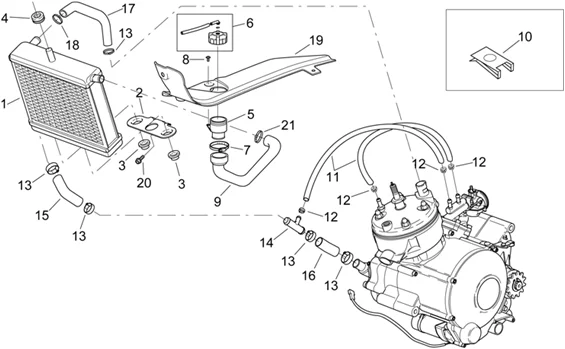

Chassis : 28.18 RADIATEUR
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/267/RS_50_1999-2005_28.18.PNG)
1 |
AP8201476 - RADIATEUR Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8234158 - SUPPORT RADIATEUR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/5/1/img/71151.jpg)
3 |
SILENTBLOC/CAOUTCHOUC EN T ORIGINE PIAGGIO COMMUN A LA GAMME -AP8101372- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/3/8/4/img/71384.JPG)
4 |
CAOUTCHOUC/ENTRETOISE ORIGINE PIAGGIO COMMUN A LA GAMME -AP8120030- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/5/3/5/1/img/55351.jpg)
5 |
AP8201312 - TUBULURE REMPLISSAGE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/5/3/5/7/img/55357.jpg)
6 |
BOUCHON DE RADIATEUR REFROIDISSEMENT ORIGINE PIAGGIO APRILIA 50 RS, SX, RX, 125-250 SCARABEO, LEONARDO, 400-500 SCARABEO, ATLANTIC -AP8201463- Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
AP8220104 - COLLIER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/4/1/img/71941.jpg)
8 |
VIS BRIDE TH (6X12) ORIGINE PIAGGIO COMUUN A LA GAMME -AP8152277- Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
AP8220235 - TUBE REMPL. RADIAT. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
10 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485- Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
AP8206977 - TUYAU Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
AP8220450 - TUYAU A TEXTURE EN CAOUTCHOUC Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
AP8206884 - COLLIER CLIC Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/7/1/img/71171.jpg)
12 |
AP8102239 - COLLIER CLIC Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/5/1/2/3/img/45123.jpg)
13 |
COLLIER CLIC DURITE (23,5X8) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8101927- Plus d'informationsQuantité requise : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/6/8/8/1/img/56881.jpg)
14 |
RACCORD EN "T" REFROIDISSEMENT ORIGINE PIAGGIO APRILIA 50 CLASSIC, RS, SX, RX -AP8220415- Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
AP8220496 - TUBE POMPE RADIATEUR Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
AP8220613 - TUBE POMPE RADIATEUR Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
AP8220512 - TUYAU POMPE RACCORD Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
AP8220511 - TUBE DE CULASSE RADIATEUR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/5/8/img/71158.jpg)
18 |
COLLIER CLIC DURITE (25X8,6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8101722- Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
AP8239450 - FERM.T-D-B NOIRE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
VIS BRIDE TH (6X12) ORIGINE PIAGGIO COMUUN A LA GAMME -AP8152277- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/1/2/8/img/72128.jpg)
21 |
AP8201169 - COLLIER CLIC Plus d'informationsQuantité requise : 1 |
