Eclatés de véhicule - APRILIA RS 250 1998-2003
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

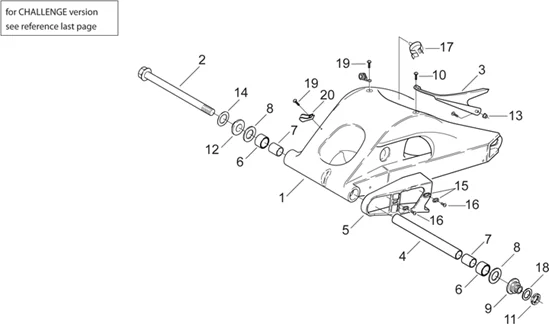

Chassis : 28.06 FOURCHE ARRIERE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/556/RS_250_1998-2003_28.06.PNG)
2 |
AP8125651 - PIVOT FOURCHE AR Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
AP8131925 - CARTER CHA?NE Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
AP8121923 - ENTRETOISE AXE FOURCHE Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
AP8110070 - ROULEMENT AIGUILLES Plus d'informationsQuantité requise : 2 |
||||||
|
7 |
AP8121884 - DOUILLE AXE FOURCHE Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
AP8120872 - RONDELLE D'APPUI Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/5/7/img/71957.jpg)
10 |
VIS BRIDE BTR (5X16) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152298- Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
AP8121925 - DOUILLE DE BUTEE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/4/0/1/img/71401.jpg)
13 |
ECROU (M5) AVEC INSERT CAOUTCHOUC ORIGINE PIAGGIO COMMUN A LA GAMME DERBI, APRILIA ET MOTO-GUZZI -AP8120531- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/7/1/6/8/img/97168.JPG)
15 |
RONDELLE POUR PATIN GUIDE CHAINE ORIGINE PIAGGIO COMMUN A LA GAMME APRILIA -AP8234020- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/3/5/img/71935.jpg)
16 |
VIS BTR TETE BOMBEE (5X16) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152268- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/8/9/0/0/img/48900.jpg)
17 |
AP8134186 - GUIDE-CABLE Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
AP8152089 - RONDELLE FER PLATE Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
VIS BRIDE BTR (5X16) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152298- Plus d'informationsQuantité requise : 2 |
||||||
|
20 |
COLLIER FIXATION CABLAGE OU DURITE (D12) ORIGINE PIAGGIO COMMUN A LA GAMME -890721- Plus d'informationsQuantité requise : 1 |
