Eclatés de véhicule - DERBI RAMBLA 125 Rambla 125-250 E3 2008-2009 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/derbi.svg)

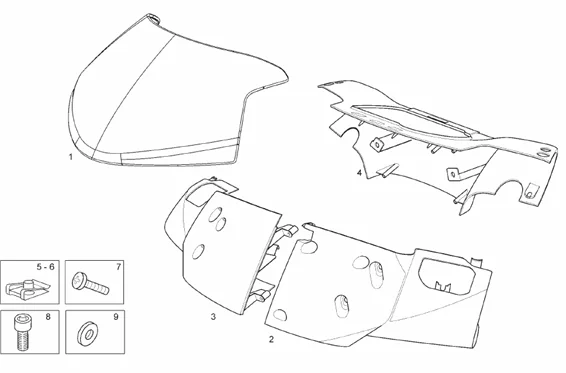

Vues éclatées : 7 CHASSIS
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1109/Rambla_125-250_E3_2008-2009_(EMEA)_7.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/1/1/2/img/72112.jpg)
1 |
COUPOLE DE TABLEAU DE BORD ORIGINE APRILIA 125-200 2004>2008 -AP8184246 Plus d'informationsQuantité requise : 1 |
||||||
2 |
AP8184463 - PLANCHE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/1/2/2/img/72122_2.jpg)
3 |
AP8184462 - PLANCHE Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
AP8268930 - TABLEAU DE BORD BLEU - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
AP8268979 - SUPPORT TABLEAU DE BORD, BLANC - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
AP8268923 - SUPPORT PEINT NOIRE - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
AP8269179 - TABL.DE BORD GRIS Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/7/7/img/71177.jpg)
5 |
ECROU TOLE (M4) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8102381 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/7/4/img/71174.jpg)
6 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8102375 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/7/6/img/71876.jpg)
7 |
VIS CRUCIFORME (3.9X14) TARAUD CARENAGE INOX ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME MOTO -AP8150413 Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
AP8150416 - VIS Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/0/4/img/71804.jpg)
9 |
RONDELLE PLATE (4.3X12X1) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150011 Plus d'informationsQuantité requise : 1 |
