Eclatés de véhicule - APRILIA MX 50 2002-2003
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

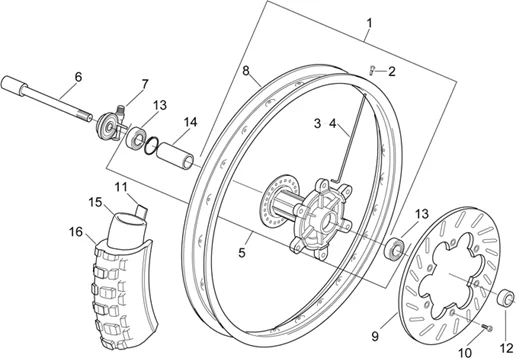

Chassis : 28.24 ROUE AV - ENDURO
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/686/MX_50_2002-2003_28.24.PNG)
1 |
AP8208420 - ROUE AV. NUE INOX Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/6/1/4/5/img/56145.jpg)
2 |
ECROU DE RAYON (D3) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8208410 Plus d'informationsQuantité requise : 36 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/6/1/2/9/img/56129.jpg)
3 |
RAYON DE ROUE AVANT (240X3X95%) ORIGINE APRILIA 50 RX 1995>2002 -AP8208150 Plus d'informationsQuantité requise : 18 |
||||||
|
4 |
AP8208151 - RAYON Plus d'informationsQuantité requise : 18 |
||||||
|
5 |
Moyeu avant nu |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/6/3/7/9/img/56379.jpg)
6 |
AXE DE ROUE AVANT ORIGINE PIAGGIO APRILIA 50 RX, SX, MX, PEGASO 1992>2004 -AP8213100 Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
Renvoi compteur km |
||||||
|
8 |
AP8208417 - JANTE AVANT INOX Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
AP8213267 - DISQUE FREIN AVANT INOX Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/2/2/img/71922.jpg)
10 |
VIS BTR (6X14) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152156 Plus d'informationsQuantité requise : 6 |
||||||
|
11 |
Flap pour roue |
||||||
|
12 |
AP8213101 - SPESSORE * 8225140 Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
ROULEMENT (12X32X10) DE ROUE AVANT ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER 50-125 APRILIA -AP8225123- Plus d'informationsQuantité requise : 2 |
||||||
|
14 |
ENTRETOISE |
