Eclatés de véhicule - APRILIA MX 50 2002-2003
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

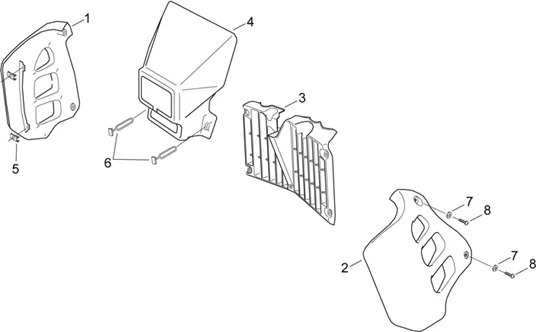

Chassis : 28.08 CARROSSERIE AV. II - ENDURO
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/686/MX_50_2002-2003_28.08.PNG)
1 |
Convoyeur D, noir/gris; |
||||||
|
1 |
Convoyeur D, bleu/alu; |
||||||
|
1 |
Convoyeur D orange; |
||||||
|
1 |
AP8238837 - CONVOYEUR D BLEU Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
Convoyeur D bleu; |
||||||
|
1 |
AP8239937 - CONVOYEUR D, NOIR Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8239978 - CONVOYEUR D, BLEU Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
Convoyeur D, noir op.; |
||||||
|
2 |
Convoyeur G, noir/gris; |
||||||
|
2 |
Convoyeur G, bleu/alu; |
||||||
|
2 |
Convoyeur G, orange; |
||||||
|
2 |
Convoyeur G, bleu; |
||||||
|
2 |
Convoyeur G, bleu; |
||||||
|
2 |
AP8239938 - CONVOYEUR G, NOIR Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
Convoyeur G, bleu; |
||||||
|
2 |
Convoyeur G, noir op.; |
||||||
|
3 |
AP8230659 - GRILLE RADIATEUR NOIRE Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
Porte-feu gris; |
||||||
|
4 |
Porte-feu bleu; |
||||||
|
4 |
Supp. de phare noir |
||||||
|
4 |
Supp. de phare alu; |
||||||
|
4 |
AP8239977 - PORTE-FEU BLEU Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
AP8248299 - PORTE-PH. V.NOIR TR. Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
AP8258103 - PORTE-PH. V.NOIR OP. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
5 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/3/8/6/img/71386.jpg)
6 |
SANGLE ELASTIQUE ORIGINE PIAGGIO COMMUN A LA GAMME -AP8120177 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/3/4/img/71834.jpg)
7 |
RONDELLE PLATE (6,6X18X1,6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150179 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/1/3/img/71913.jpg)
8 |
VIS BTR TETE BOMBEE (6X15) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152108 Plus d'informationsQuantité requise : 4 |
