Eclatés de véhicule - APRILIA DORSODURO 750 Factory-ABS 2010-2013
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

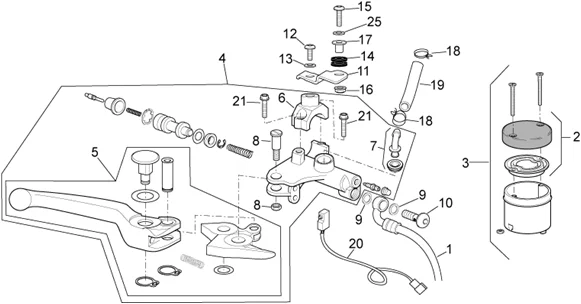

Chassis : 28.215 MAÎT. CYL. FREIN AV II
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/291/Dorsoduro_750_Factory-ABS_2010-2013_28.215.PNG)
1 |
860466 - TUBE FREIN AV Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8113598 - BOUCHON RES.HUILE FREINS Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
BOCAL/RESERVOIR DE FREIN AVANT ORIGINE PIAGGIO APRILIA 1000 RSV, TUONO, FALCO, FUTURA, 750-1200 DORSODURO, 1200 CAPONORD -AP8113499- Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
2B003785 - MAIT. CYL. FREIN AV Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/9/0/9/6/img/139096.jpg)
5 |
LEVIER DE FREIN AVANT ORIGINE PIAGGIO APRILIA 1200 CAPONORD, DORSODURO -2B003818- Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
AP8168501 - BASE RETROVISEUR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/1/9/7/img/72197.JPG)
7 |
RACCORD DE POMPE FREIN ARRIERE ORIGINE APRILIA /MOTO-GUZZI COMMUN A LA GAMME -AP8213057- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/0/9/7/6/img/140976.jpg)
8 |
VIS DE FIXATION LEVIER FREIN/EMBRAYAGE ORIGINE PIAGGIO APRILIA 1000 CAPONORD, RSV-2, TUONO V2, FUTURA -2B003040- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/2/8/3/img/71283.jpg)
9 |
RONDELLE (10X14X1,6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8113004- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/2/8/2/img/71282.jpg)
10 |
VIS TUYAU HUILE (10MM) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8113003- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/9/0/7/7/img/49077.jpg)
11 |
SUPPORT DE MAITRE CYLINDRE DE FREIN AVANT ORIGINE PIAGGIO APRILIA 750-1200 DORSODURO, 1000 TUONO, 1200 CAPONORD -AP8134899- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/0/9/2/0/img/50920.jpg)
12 |
VIS BTR TETE BOMBEE (6X12) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150537- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/9/8/3/4/img/109834.jpg)
13 |
RONDELLE ELASTIQUE COURBE (6X12) ORIGINE PIAGGIO COMMUN A LA GAMME -658830- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/3/8/4/img/71384.JPG)
14 |
CAOUTCHOUC/ENTRETOISE ORIGINE PIAGGIO COMMUN A LA GAMME -AP8120030- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/3/3/0/img/72330.jpg)
15 |
VIS BTR TETE BOMBEE (6X20) INOX ORIGINE PIAGGIO COMMUN A LA GAMME -AP8224470- Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
AP8150474 - ECROU BORGNE INOX Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/2/9/4/img/72294.jpg)
17 |
DOUILLE EN T (DIAMETRE INTERIEUR 6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8221023- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/5/5/img/71155.jpg)
18 |
COLLIER DURITE (10,1) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8101595- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/1/7/2/6/img/41726.jpg)
19 |
TUYAU HUILE DE BOCAL DE FREIN ORIGINE PIAGGIO COMMUN A LA GAMME MOTO APRILIA -890509- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/7/4/6/2/img/47462.JPG)
20 |
CONTACTEUR/INTERRUPTEUR DE STOP ORIGINE APRILIA 750 DORSODURO 2010>2013, DORSODURO 1200 2010>2016, 1000-1100 TUONO 2002>2016 -AP8124288- Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
AP8213299 - VIS CALOTTE Plus d'informationsQuantité requise : 2 |
