Eclatés de véhicule - APRILIA DORSODURO 750 Factory-ABS 2010-2013
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

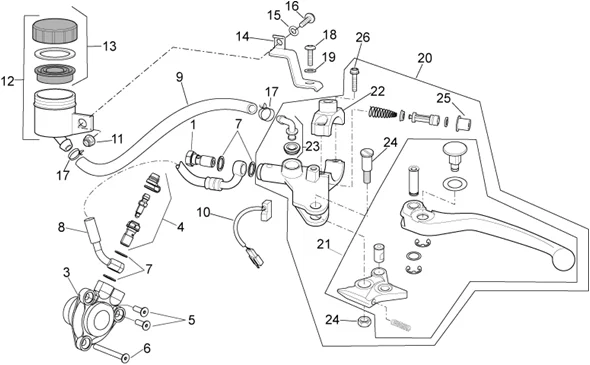

Chassis : 28.205 POMPE EMBRAYAGE II
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/291/Dorsoduro_750_Factory-ABS_2010-2013_28.205.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/2/8/2/img/71282.jpg)
1 |
VIS TUYAU HUILE (10MM) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8113003- Plus d'informationsQuantité requise : 1 |
||||||
3 |
85221R - CYLINDRE Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
AP8133945 - KIT SPURGO ANT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/5/1/6/img/70516.jpg)
5 |
VIS BTR TETE FRAISEE (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -874037- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/1/3/6/1/img/41361.jpg)
6 |
VIS BTR TETE FRAISEE (6X70) ORIGINE PIAGGIO COMMUN A LA GAMME -873268- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/2/8/3/img/71283.jpg)
7 |
RONDELLE (10X14X1,6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8113004- Plus d'informationsQuantité requise : 4 |
||||||
|
8 |
896475 - TUYAU EMBRAYAGE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/1/7/2/6/img/41726.jpg)
9 |
TUYAU HUILE DE BOCAL DE FREIN ORIGINE PIAGGIO COMMUN A LA GAMME MOTO APRILIA -890509- Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
AP8127320 - MICROINTERR.FRIZIONE CON CABL. Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
AP8150539 - DADO M5 CHIUSO Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
AP8106382 - RESERVOIR HUILE CPL Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
AP8113598 - BOUCHON RES.HUILE FREINS Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
SUPPORT DE MAITRE CYLINDRE EMBRAYAGE ORIGINE PIAGGIO APRILIA 750-1200 DORSODURO, 1000 TUONO, 1200 CAPONORD -AP8134898- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/7/0/8/4/img/97084.JPG)
15 |
RONDELLE ELASTIQUE COURBE (5.3X10X0.5) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150272- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/0/3/img/71903.JPG)
16 |
VIS BTR TETE BOMBEE (5X10) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150538- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/5/5/img/71155.jpg)
17 |
COLLIER DURITE (10,1) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8101595- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/0/9/2/0/img/50920.jpg)
18 |
VIS BTR TETE BOMBEE (6X12) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150537- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/9/8/3/4/img/109834.jpg)
19 |
RONDELLE ELASTIQUE COURBE (6X12) ORIGINE PIAGGIO COMMUN A LA GAMME -658830- Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
896259 - POMPE EMBRAYAGE * Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/6/0/0/4/img/46004.jpg)
21 |
LEVIER EMBRAYAGE ORIGINE PIAGGIO APRILIA 1200 CAPONORD 2014> 1200 DORSODURO 2010>, 1000 RSV-2 1998>2003, 1000 TUONO 2002>2009 -AP8113758- Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
AP8168501 - BASE RETROVISEUR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/1/9/7/img/72197.JPG)
23 |
RACCORD DE POMPE FREIN ARRIERE ORIGINE APRILIA /MOTO-GUZZI COMMUN A LA GAMME -AP8213057- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/0/9/7/6/img/140976.jpg)
24 |
VIS DE FIXATION LEVIER FREIN/EMBRAYAGE ORIGINE PIAGGIO APRILIA 1000 CAPONORD, RSV-2, TUONO V2, FUTURA -2B003040- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/8/7/1/0/img/48710.jpg)
25 |
COIFFE LEVIER EMBRAYAGE ORIGINE PIAGGIO COMMUN A LA GAMME -AP8133522- Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
AP8213299 - VIS CALOTTE Plus d'informationsQuantité requise : 1 |
