Eclatés de véhicule - APRILIA CLASSIC 50 1992-1999
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

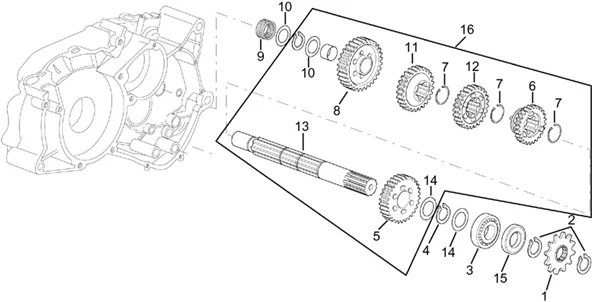

Moteur : 29.50 ARBRE SECONDAIRE BOITE 5 VITESSES
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/287/Classic_50_1992-1999_29.50.PNG)
1 |
AP8206313 - PIGNON RENVOI Plus d'informationsQuantité requise : 0 |
||||||
|
1 |
AP8206314 - PIGNON RENVOI Plus d'informationsQuantité requise : 0 |
||||||
|
1 |
AP8206355 - PIGNON RENVOI Plus d'informationsQuantité requise : 0 |
||||||
|
3 |
AP8276046 - CUSCINETTO D.17X40X12 Plus d'informationsQuantité requise : 0 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/5/7/4/1/img/55741.jpg)
4 |
CLIPS/CIRCLIPS (D17) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8206233- Plus d'informationsQuantité requise : 0 |
||||||
|
5 |
AP8206443 - ENGR. 2E SUR SEC. Plus d'informationsQuantité requise : 0 |
||||||
|
6 |
AP8206446 - ENGR. 5E SUR SEC. Plus d'informationsQuantité requise : 0 |
||||||
|
7 |
AP8507866 - BAGUE SEEGER POUR ARBRE Plus d'informationsQuantité requise : 0 |
||||||
|
8 |
AP8206442 - ENGR. 1E SUR SEC. Plus d'informationsQuantité requise : 0 |
||||||
|
9 |
AP8206536 - DOUILLE BOITE VIT. Plus d'informationsQuantité requise : 0 |
||||||
|
11 |
AP8206445 - ENGR. 4E SUR SEC. Plus d'informationsQuantité requise : 0 |
||||||
|
12 |
AP8206444 - ENGR. 3E SUR SEC. Plus d'informationsQuantité requise : 0 |
||||||
|
14 |
AP8502498 - RONDELLE ACIER BLEU Plus d'informationsQuantité requise : 0 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/5/7/7/9/img/55779.jpg)
15 |
JOINT SPI (17X35X7) ARBRE SECONDAIRE ORIGINE APRILIA 50 RS 1998< -AP8206291- Plus d'informationsQuantité requise : 0 |
