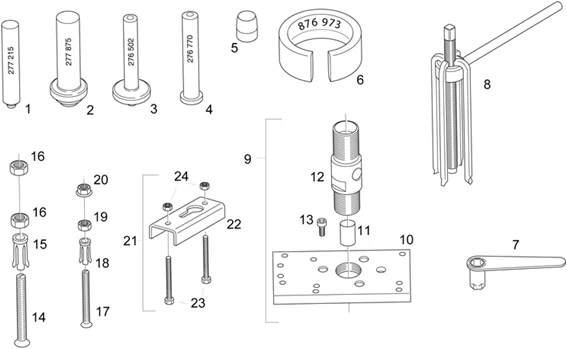

Outillage special : 31.19 OUTILS RÉPARATION I
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/271/RS_125_1996-1998_(eng.123cc)_31.19.PNG)
1 |
PRODUIT ÉCLATÉ PIAGGIO More informationQuantity required : 1 |
||||||
|
2 |
PRODUIT ÉCLATÉ PIAGGIO More informationQuantity required : 1 |
||||||
|
3 |
PRODUIT ÉCLATÉ PIAGGIO More informationQuantity required : 1 |
||||||
|
4 |
PRODUIT ÉCLATÉ PIAGGIO More informationQuantity required : 1 |
||||||
|
5 |
AP0277970 - DOUILLE GUIDAGE; More informationQuantity required : 1 |
||||||
|
6 |
PRODUIT ÉCLATÉ PIAGGIO More informationQuantity required : 1 |
||||||
|
7 |
AP0276041 - CHIAVE FRIZIONE 11MM More informationQuantity required : 1 |
||||||
|
8 |
AP0277180 - KIT EXTRACT. ROUL. More informationQuantity required : 1 |
||||||
|
9 |
AP0277455 - PLATEAU EXTRACTEUR More informationQuantity required : 1 |
||||||
|
10 |
PRODUIT ÉCLATÉ PIAGGIO More informationQuantity required : 1 |
||||||
|
11 |
PRODUIT ÉCLATÉ PIAGGIO More informationQuantity required : 1 |
||||||
|
12 |
PRODUIT ÉCLATÉ PIAGGIO More informationQuantity required : 1 |
||||||
|
13 |
AP0241236 - VIS More informationQuantity required : 4 |
||||||
|
14 |
PRODUIT ÉCLATÉ PIAGGIO More informationQuantity required : 1 |
||||||
|
15 |
AP0276360 - MANCHON EXTRACTEUR More informationQuantity required : 1 |
||||||
|
16 |
AP0242091 - ECROU More informationQuantity required : 2 |
||||||
|
17 |
PRODUIT ÉCLATÉ PIAGGIO More informationQuantity required : 1 |
||||||
|
18 |
PRODUIT ÉCLATÉ PIAGGIO More informationQuantity required : 1 |
||||||
|
19 |
AP0242209 - ECROU More informationQuantity required : 1 |
||||||
|
20 |
PRODUIT ÉCLATÉ PIAGGIO More informationQuantity required : 1 |
||||||
|
21 |
PRODUIT ÉCLATÉ PIAGGIO More informationQuantity required : 1 |
||||||
|
22 |
PRODUIT ÉCLATÉ PIAGGIO More informationQuantity required : 1 |
||||||
|
23 |
PRODUIT ÉCLATÉ PIAGGIO More informationQuantity required : 2 |
||||||
|
24 |
AP0242211 - ECROU More informationQuantity required : 2 |
