Vehicle Exploded View - DERBI GPR 50 RACING 2002 2ª EDICION
Moteur : 21 CARBURATEUR
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1118/RACING_2002_2ª_EDICION_21.png)

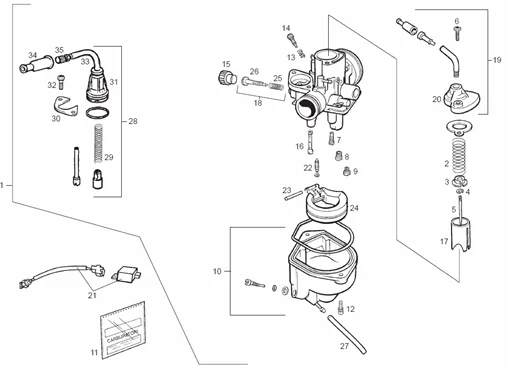

21 CARBURATEUR
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1118/RACING_2002_2ª_EDICION_21.png)
![]() 1 |
00H03218011 - ENSEMBLE CARBURATEUR. More informationQuantity required : 1 |
||||||
![]() 1 |
00H03224011 - ENSEMBLE CARBURATEUR. More informationQuantity required : 1 |
||||||
![]() 1 |
00H03240011 - CARBURATEUR GPR 00 WVTA More informationQuantity required : 1 |
||||||
![]() 2 |
00H03201071 - R-RESSORT VALVE ESS. More informationQuantity required : 1 |
||||||
![]() 2 |
00H03202071 - R-RESSORT VALVE ESS. More informationQuantity required : 1 |
||||||
![]() 3 |
CONICAL PIN CLIP "PIAGGIO GENUINE PART" COMMON TO THE SCOOTER 50 CC RANGE -288873- More informationQuantity required : 1 |
||||||
![]() 4 |
NEEDLE CIRCLIP FOR CARB "PIAGGIO GENUINE PART" COMMON TO ALL SCOOTER 50 CC -288872 More informationQuantity required : 1 |
||||||
![]() 5 |
00H03204431 - R-AIGUILLE PULVERZ. More informationQuantity required : 1 |
||||||
![]() 6 |
00G03200061 - R-BOUL.SER.COUV.CHAMBRE MEL More informationQuantity required : 1 |
||||||
![]() 7 |
CM106217 - MELANGEUR 211-GA More informationQuantity required : 1 |
||||||
![]() 7 |
00H03205421 - PULVERISATEUR More informationQuantity required : 1 |
||||||
![]() 8 |
00H03210031 - GICLEUR PRINCIPAL 98 More informationQuantity required : 1 |
||||||
![]() 8 |
00H03211031 - JET MAX.69 GPR50R FR. More informationQuantity required : 1 |
||||||
![]() 9 |
00G04103181 - GICLEUR MINIMUM.34 More informationQuantity required : 1 |
||||||
![]() 9 |
CM102107 - GICLEUR STARTER More informationQuantity required : 1 |
||||||
![]() 10 |
847519 - CUVE More informationQuantity required : 1 |
||||||
![]() 10 |
00H03205201 - ENSEMBLE CUVE INFER.CARBUR. More informationQuantity required : 1 |
||||||
![]() 11 |
00G04101771 - R-ENS. JOINTS CARBUR. More informationQuantity required : 1 |
||||||
![]() 12 |
00G03201091 - R-BOUL.SERG.VASE ESSENC. More informationQuantity required : 1 |
||||||
![]() 13 |
00G03200721 - R-RESSORT REG.AIR MIN. More informationQuantity required : 1 |
||||||
![]() 14 |
00H03200731 - R-VIS REG.AIR MIN. More informationQuantity required : 1 |
||||||
![]() 15 |
00G04100741 - R-BOUTON VIS REGL.VALV.ESS. More informationQuantity required : 1 |
||||||
![]() 16 |
00H03201481 - GICLEUR DE RALENTI More informationQuantity required : 1 |
||||||
![]() 16 |
00H03202481 - GICLEUR DE RALENTI More informationQuantity required : 1 |
||||||
![]() 17 |
00H03203211 - BOISSEAU More informationQuantity required : 1 |
||||||
![]() 18 |
00H04101131 - KIT VIS REG.VALV.ESS. More informationQuantity required : 1 |
||||||
![]() 19 |
00H03205231 - KIT COUVERCLE CARBURATEUR More informationQuantity required : 1 |
||||||
![]() 20 |
00G03201231 - R-COUV.CHAMBRE MELANGE VM.AU.4 More informationQuantity required : 1 |
||||||
![]() 21 |
00H06001151 - KIT CHAUFFE CARBURATEUR More informationQuantity required : 1 |
||||||
![]() 22 |
CARB FLOAT BOWL - "PIAGGIO GENUINE PART" COMMON TO THE RANGE SCOOTER 50 2 STROKE -482916- More informationQuantity required : 1 |
||||||
![]() 23 |
CARB FLOAT BOWL - "PIAGGIO GENUINE PART" COMMON TO THE RANGE SCOOTER 50 2 STROKE -482916- More informationQuantity required : 1 |
||||||
![]() 24 |
CARB FLOAT BOWL - "PIAGGIO GENUINE PART" COMMON TO THE RANGE SCOOTER 50 2 STROKE -482916- More informationQuantity required : 1 |
||||||
![]() 25 |
152608 - VIS More informationQuantity required : 1 |
||||||
![]() 26 |
|
||||||
![]() 27 |
00H03702121 - TUBE More informationQuantity required : 1 |
||||||
![]() 28 |
00G03202711 - R-ENSEM. STARTER AUTOM. More informationQuantity required : 1 |
||||||
![]() 29 |
00G03202721 - R-RESSORT REG.AIR MIN. More informationQuantity required : 1 |
||||||
![]() 30 |
CHOKE PLATE "PIAGGIO GENUINE PART" GILERA 50 SMT, RCR/APRILIA 50 SX, RX, RS -00G03200551- More informationQuantity required : 1 |
||||||
![]() 31 |
00G03200391 - CORPS"STARTER" More informationQuantity required : 1 |
||||||
![]() 32 |
00G03200541 - R-BOULON SER.START.AUTOM. More informationQuantity required : 1 |
||||||
![]() 33 |
00H03200761 - TUBE CABLE GAZ More informationQuantity required : 1 |
||||||
![]() 34 |
00G03201561 - R-CAPUCHON CABLE ESS More informationQuantity required : 1 |
||||||
![]() 35 |
00F03200021 - R-ENS.VIS-TENDEUR DE CABLE ESS More informationQuantity required : 1 |
