Eclatés de véhicule - VESPA VESPA PRIMAVERA 50 E4 2024 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

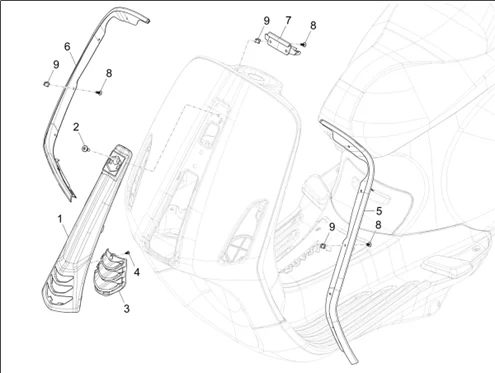

Châssis - parties plastiques - carrosseries : 02.26 TABLIER AVANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1214/Vespa_Primavera_50_E4_2024_(EMEA)_02.26.png)
1 |
1B010292000A11 - HANDLEBAR COVER Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
1B010292000B04 - HANDLEBAR COVER Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
1B010292000DK - HANDLEBAR COVER Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
1B010292000VK - HANDLEBAR COVER Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
1B010292000XN2 - HANDLEBAR COVER Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
1B010292000L08 - HANDLEBAR COVER Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
1B010292000NV - HANDLEBAR COVER Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
1B010292000Q01 - HANDLEBAR COVER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/5/img/73365.jpg)
2 |
VIS TORX (6X16) AVEC EPAULEMENT ORIGINE PIAGGIO COMMUN A LA GAMME -CM179202 Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
1B010293000K1 - HANDLEBAR COVER Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
1B010293000D18 - HANDLEBAR COVER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/5/4/img/63854.jpg)
4 |
VIS PARKER CRUCIFORME (3,5X9,5) ORIGINE PIAGGIO COMMUN A LA GAMME -008432 Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
1B010663000K1 - BORD DE TABLIER G Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
1B010663000N13 - EDGE SHIELD - LH SIDE Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
1B010664000K1 - BORD DE TABLIER D Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
1B010664000N13 - EDGE SHIELD - RH SIDE Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
1B010662000K1 - BORD DE TABLIER CENTRAL Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
1B010662000N13 - SHIELD EDGE (CENTER) Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/5/8/img/73358.jpg)
8 |
VIS TORX (4,2X13) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178603 Plus d'informationsQuantité requise : 14 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/9/0/1/9/img/109019.jpg)
9 |
AGRAPHE/CHEVILLE A EXPENSION ORIGINE PIAGGIO COMMUN A LA GAMME -157716 Plus d'informationsQuantité requise : 14 |
