Eclatés de véhicule - VESPA VESPA PRIMAVERA 125 E5+ Officina 8 2025 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

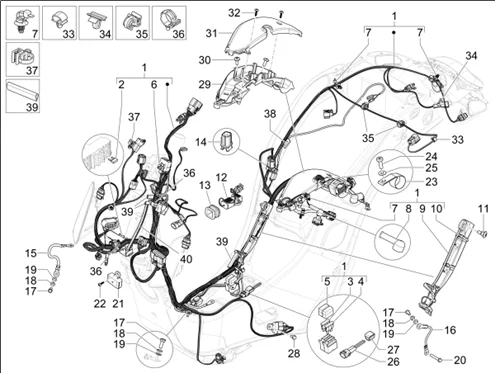

Circuit électrique : 06.08 FAISCEAU DE CÂBLES PRINCIPAL
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1324/Vespa_Primavera_125_E5_Officina_8_2025_EMEA_06.08.png)
1 |
1D004882 - WIRING HARNESS Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/7/4/4/img/95744.jpg)
2 |
FUSIBLE PLAT ENFICHABLE MINI 5A ORIGINE PIAGGIO COMMUN A LA GAMME -CM080904 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/7/4/5/img/95745.jpg)
2 |
FUSIBLE PLAT ENFICHABLE MINI 7.5A ORIGINE PIAGGIO COMMUN A LA GAMME -CM080905 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/7/4/6/img/95746.jpg)
2 |
FUSIBLE PLAT ENFICHABLE MINI 10A ORIGINE PIAGGIO COMMUN A LA GAMME -CM080906 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/5/4/img/66254.jpg)
3 |
FUSIBLE PLAT ENFICHABLE STANDARD 10A ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -292507 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/0/6/3/0/img/110630.jpg)
4 |
FUSIBLE PLAT ENFICHABLE STANDARD 20A ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -580561 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/4/1/img/66241.jpg)
5 |
COUVERCLE BOITE A FUSIBLE ORIGINE PIAGGIO COMMUN A LA GAMME -290404 Plus d'informationsQuantité requise : 2 |
||||||
|
6 |
584002 - CLIP Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/7/5/9/3/img/127593.jpg)
7 |
COLLIER SERRE CABLE ORIGINE PIAGGIO COMMUN A LA GAMME -1D001143 Plus d'informationsQuantité requise : 6 |
||||||
|
8 |
583971 - CAPUCHON Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
1B008424 ELECTRIC SYSTEM GUARD Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/4/2/img/65742.jpg)
10 |
COLLIER DE SERRAGE NYLON TYPE RILSAN 180 MM ORIGINE PIAGGIO COMMUN A LA GAMME -145298 Plus d'informationsQuantité requise : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/5/img/73365.jpg)
11 |
VIS TORX (6X16) AVEC EPAULEMENT ORIGINE PIAGGIO COMMUN A LA GAMME -CM179202 Plus d'informationsQuantité requise : 2 |
||||||
|
12 |
PRISE USB ORIGINE PIAGGIO 50 TYPHOON 2018>/APRILIA 50 SR MOTARD 2018> COMMUN AVEC AUTRES VEHICULES -1D003323 Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
1B001591 - PASSE CABLES Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
COUVERCLE CONNECTEUR ORIGINE PIAGGIO COMMUN A LA GAMME -1D002384 Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
CM297304 - CREUX DE MASSE Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
CM297312 - CREUX DE MASSE Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
641204 - BOULON Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/6/img/65416.jpg)
18 |
RONDELLE ELASTIQUE (6,4X11,8X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016406 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/7/img/63777.jpg)
19 |
RONDELLE PLATE (6X12X1) ORIGINE PIAGGIO COMMUN A LA GAMME -003056 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/6/7/img/66367.jpg)
20 |
VIS BRIDE TH (6X35) ORIGINE PIAGGIO COMMUN A LA GAMME -414838 Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
1D002621 - BOUCHON Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/7/2/img/73372.jpg)
22 |
VIS TORX (4X16) TARAUD CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -CM180701 Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
642044 - COLLIERS Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
873653 - VIS TARAUD Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/4/2/img/65342.jpg)
25 |
RONDELLE A DENTS (5,3X10) ORIGINE PIAGGIO COMMUN A LA GAMME -012528 Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
1D000167 - CONNECTEUR Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
1D001098 - SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/2/3/img/72723.jpg)
28 |
VIS BRIDE TH (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -B016777 Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
1B011269 - BOîTIER PORTE-CIRCUIT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/6/img/73366.jpg)
30 |
VIS TORX (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -CM179301 Plus d'informationsQuantité requise : 2 |
||||||
|
31 |
1B008726 - COUVERCLE BOITIER PORTE-CIRCUIT Plus d'informationsQuantité requise : 1 |
||||||
|
32 |
VIS TORX (4X16) TARAUD CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -CM180701 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/3/9/img/65739.jpg)
33 |
CLIPS RESSORT ORIGINE PIAGGIO COMMUN A LA GAMME -140435 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/5/7/5/5/img/85755.jpg)
34 |
CLIPS CONNECTEUR ORIGINE PIAGGIO COMMUN A LA GAMME -639560 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/1/9/img/72919.jpg)
35 |
CLIPS ATTACHE FAISCEAU ORIGINE PIAGGIO COMMUN A LA GAMME -CM013203 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/0/5/img/72905.jpg)
36 |
CLIPS ATTACHE FASCEAU ORINE PIAGGIO COMMUN A LA GAMME -CM006903 Plus d'informationsQuantité requise : 2 |
||||||
|
37 |
1D003458 TIE CLIP Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/6/1/img/67161.jpg)
38 |
CLIPS ADHESIF ORIGINE PIAGGIO COMMUN A LA GAMME -577594 Plus d'informationsQuantité requise : 3 |
||||||
|
39 |
583282 - JOINT PROTECT ARR FX Plus d'informationsQuantité requise : 3 |
||||||
|
40 |
CM023904 - EDGE PROTECTION Plus d'informationsQuantité requise : 2 |
