Eclatés de véhicule - VESPA VESPA LX 125 4T 3V IE 2012-2013
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

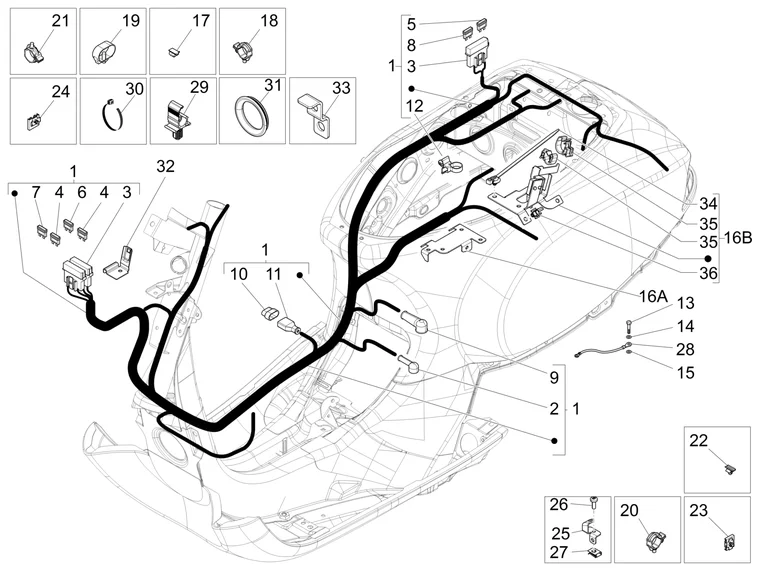

Installation électrique : 06.08 FAISCEAU DE CÂBLES PRINCIPAL
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/548/Vespa_LX_125_4T_3V_IE_2012-2013_06.08.PNG)
1 |
1D000030 - FAISCEAU CABLE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
643356 - FAISCEAU CABLE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
680003 - FAISCEAU CABLE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
583971 - CAPUCHON Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/8/1/img/67181.jpg)
3 |
PORTE-FUSIBLES ORIGINE PIAGGIO COMMUN A LA GAMME -580653 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/4/img/66004.jpg)
4 |
FUSIBLE PLAT ENFICHABLE STANDARD 7,5A ORIGINE PIAGGIO COMMUN A LA GAMME -252945- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/4/4/img/66244.jpg)
5 |
FUSIBLE PLAT ENFICHABLE STANDARD 15A ORIGINE PIAGGIO COMMUN A LA GAMME -290860 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/5/4/img/66254.jpg)
6 |
FUSIBLE PLAT ENFICHABLE STANDARD 10A ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -292507- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/6/2/img/66262.jpg)
7 |
FUSIBLE PLAT ENFICHABLE STANDARD 5A ORIGINE PIAGGIO COMMUN A LA GAMME -293256 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/0/6/3/0/img/110630.jpg)
8 |
FUSIBLE PLAT ENFICHABLE STANDARD 20A ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -580561 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/0/0/img/67200.jpg)
9 |
CAPUCHON/PROTECTION COSSE ORIGINE PIAGGIO COMMUN A LA GAMME -581061 Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
582928 - BOUCHON Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
292577 - CACHE Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
640879 - COLLIER Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
641204 - BOULON Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/7/img/63777.jpg)
14 |
RONDELLE PLATE (6X12X1) ORIGINE PIAGGIO COMMUN A LA GAMME -003056- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/6/img/65416.jpg)
15 |
RONDELLE ELASTIQUE (6,4X11,8X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016406 Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
643240 - PATTES. Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
1D0001005 - ETRIER. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/0/2/img/67302.jpg)
17 |
RESSORT DE CONNECTEUR ORIGINE PIAGGIO COMMUN A LA GAMME -584520 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/0/5/img/72905.jpg)
18 |
CLIPS ATTACHE FASCEAU ORINE PIAGGIO COMMUN A LA GAMME -CM006903 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/0/9/img/72909.jpg)
19 |
COLLIER FIXATION (23MM) ORIGINE PIAGGIO COMMUN A LA GAMME -CM006908 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/1/0/img/72910.jpg)
20 |
COLLIER CLIPS ORIGINE PIAGGIO COMMUN A LA GAMME -CM006910 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/1/1/img/72911.jpg)
21 |
PINCE RETENUE TUYAUX ORIGINE PIAGGIO COMMUN A LA GAMME Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/5/7/5/5/img/85755.jpg)
22 |
CLIPS CONNECTEUR ORIGINE PIAGGIO COMMUN A LA GAMME -639560 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/6/2/1/2/img/86212.jpg)
23 |
CLIP DE MAINTIEN ORIGINE PIAGGIO COMMUN A LA GAMME -641599 Plus d'informationsQuantité requise : 2 |
||||||
|
24 |
641769 - RESSORT Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
641955 - PLAQUETTE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/6/5/5/img/66655.jpg)
26 |
VIS BRIDE TH (5X12) ORIGINE PIAGGIO COMMUN A LA GAMME -484123- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/9/9/8/img/65998.jpg)
27 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -248419- Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
581309 - PROTECTION Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
667643 - BANDE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/4/2/img/65742.jpg)
30 |
COLLIER DE SERRAGE NYLON TYPE RILSAN 180 MM ORIGINE PIAGGIO COMMUN A LA GAMME -145298 Plus d'informationsQuantité requise : 8 |
||||||
|
31 |
294754 - PASSE CABLE Plus d'informationsQuantité requise : 2 |
||||||
|
32 |
642076 - PATTES Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
680036 - PATTES Plus d'informationsQuantité requise : 1 |
||||||
|
34 |
641764 - COLLIER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/1/8/img/72918.jpg)
35 |
CLIPS ATTACHE FAISCEAU ORIGINE PIAGGIO COMMUN A LA GAMME -CM013203 Plus d'informationsQuantité requise : 2 |
||||||
|
36 |
667643 - BANDE Plus d'informationsQuantité requise : 1 |
