Eclatés de véhicule - VESPA VESPA GTV 310 E5+ ABS ASR Officina 8 2025 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

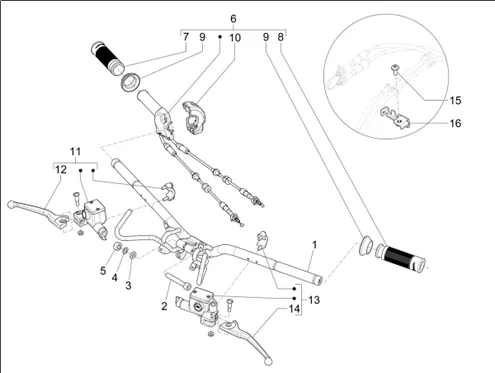

Guidon/direction : 03.06 GUIDON - MAÎTRE CYLINDRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1327/Vespa_GTV_310_E5_ABS_ASR_Officina_8_2025_EMEA_03.06.png)
1 |
1B010837 - GUIDON AVEC PIECES INTERNES Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/4/5/9/img/90459.jpg)
2 |
VIS BTR (10X65) ORIGINE PIAGGIO COMMUN A LA GAMME -668874 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/0/3/3/6/img/110336.jpg)
3 |
RONDELLE PLATE (10X18X2.5) ORIGINE PIAGGIO COMMUN A LA GAMME -267917 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/5/0/img/65350.jpg)
4 |
RONDELLE CRANTEE (10.3X17X2) ORIGINE PIAGGIO COMMUN A LA GAMME -012543 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/7/8/img/65378.jpg)
5 |
ECROU (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -015330 Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
1C007837000XNM - MANCHON COMMANDE ACCELERATEUR COMPLET Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
CM3275030000C - POIGNEE DROITE Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
CM3275040000C - POIGNEE GAUCHE Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
1C007038000XNM - HANDLE RING Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
1D004339000XNM - DISPOSITIF ELECTRIQUE D Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
CM322108 - A€ŒMAITRE-CYLINDRE DE FREIN AVANT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/0/7/0/1/6/img/207016.jpg)
12 |
LEVIER FREIN DROIT/GAUCHE ORIGINE PIAGGIO MEDLEY 125 E5 2021> -1C006083 Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
CM322006 - POMPE FREIN ARRIERE Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
LEVIER FREIN DROIT/GAUCHE ORIGINE PIAGGIO MEDLEY 125 E5 2021> -1C006083 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/6/img/73366.jpg)
15 |
VIS TORX (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -CM179301 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/6/9/7/8/img/86978.jpg)
16 |
SUPPORT/BRIDE MAINTIENT DE CABLES ORIGINE PIAGGIO 125-250-300 VESPA GTS -649635 Plus d'informationsQuantité requise : 1 |
